| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 238НБ-1118010-Б |

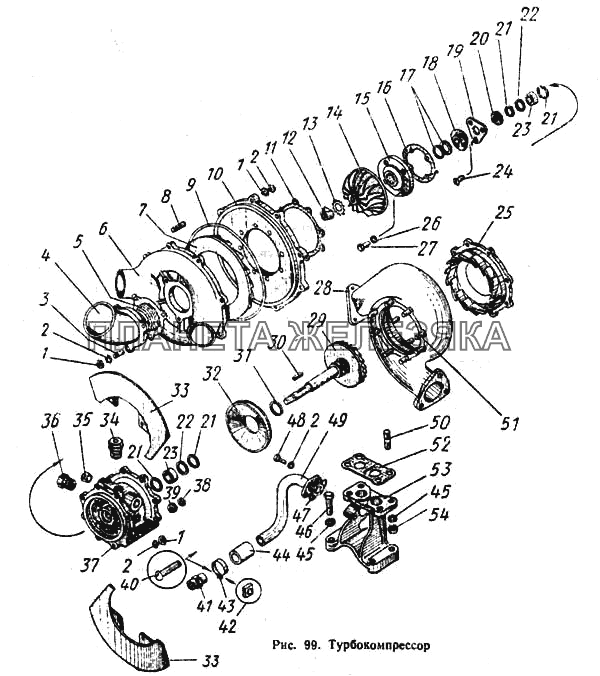

Турбокомпрессор в сборе Подробнее |
|
||
| 238НБ-1118022 |
Корпус подшипников с ротором в сборе Подробнее |
|
||
| 238НБ-1118080-Б |
Ротор в сборе Подробнее |
|
||
| 238НБ-1118090-Б |
Колесо турбины Подробнее |
|
||
| 238НБ-1118096 |
Вал Подробнее |
|
||
| 238НБ-1118098-Б |
Втулка Подробнее |
|
||
| 238НБ-1118230-Б |
Корпус компрессора в сборе Подробнее |
|
||
| 238НБ-1118254-Б |
Корпус турбины Подробнее |
|
||
| 238НБ-1118342-Б |
Трубка слива масла Подробнее |
|
||
| 250512-П5 |
Гайка Подробнее |
|
||
| 258631-П29С |
Штифт Подробнее |
|
||
| 310437-П2 |
Шпилька крепления фланца выхлопной трубы Подробнее |
|
||
 |
1 | 250511-П29 |
Гайка Подробнее |
|
|
|
1 | 250511-П29 |
Гайка Подробнее |
|
| 1 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
|
|
2 | 250511-П29 |
Гайка Подробнее |
|
| 2 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
 |
3 | 216235-П29 |
Шпилька водяной трубы Подробнее |
|
|
|
3 | 216235-П29 |
Шпилька водяной трубы Подробнее |
|
|
|
3 | 216235-П29 |
Шпилька водяной трубы Подробнее |
|
| 4 | 238НБ-1118362 |
Патрубок Подробнее |
|
|
| 5 | 238НБ-1118363 |
Прокладка патрубка в сборе Подробнее |
|
|
| 6 | 238НБ-1118232-Б |
Корпус компрессора Подробнее |
|
|
| 7 | 238НБ-1118054-Б |
Диффузор Подробнее |
|
|
| 8 | 310417-П29 |
Шпилька крепления корпуса компрессора Подробнее |
|
|
| 9 | 236-1017246 |
Кольцо колпака ротора уплотнительное Подробнее |
|
|
| 10 | 238НБ-1118235-Б |
Крышка корпуса компрессора Подробнее |
|
|
| 11 | 238НБ-1118058-Б |
Прокладка крышки корпуса компрессора Подробнее |
|
|
| 12 | 238НБ-1118120-Б |
Гайка колеса компрессора Подробнее |
|
|
| 13 | 238НБ-1118122-Б |
Шайба стопорная Подробнее |
|
|
| 14 | 238НБ-1118110 |
Колесо компрессора Подробнее |
|
|
| 15 | 238НБ-1118280-Б |
Крышка корпуса подшипников Подробнее |
|
|
| 16 | 238НБ-1118282 |
Прокладка крышки корпуса подшипников Подробнее |
|
|
| 17 | 238НБ-1118106 |
Кольцо ротора уплотнительное Подробнее |
|
|
| 18 | 240Н-1118284-Б |
Маслоотражатель Подробнее |
|
|
| 19 | 238НБ-1118272 |
Фланец упорный Подробнее |
|
|
| 20 | 238НБ-1118270 |
Втулка упорная Подробнее |
|
|
| 21 | 238НБ-1118034 |
Кольцо пружинное упорное Подробнее |
|
|
| 22 | 312459-П2 |
Шайба Подробнее |
|
|
| 23 | 238НБ-1118030 |
Втулка Подробнее |
|
|
| 24 | 221551-П29 |
Винт крепления упорного фланца Подробнее |
|
|
| 25 | 238НБ-1118262-В |
Венец сопловый Подробнее |
|
|
| 26 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 27 | 201418-П29 |
Болт крепления крышки корпуса подшипников Подробнее |
|
|
| 28 | 238НБ-1118250-Б2 |
Корпус турбины в сборе Подробнее |
|
|
| 29 | 238НБ-1118086-Б |
Колесо турбины с валом в сборе Подробнее |
|
|
| 30 | 314121-П2 |
Шпонка Подробнее |
|
|
| 31 | 238НБ-1118107 |
Кольцо турбины уплотнительное Подробнее |
|
|
| 32 | 238НБ-1118294-Б |
Проставка корпуса турбины Подробнее |
|
|
| 33 | 238НБ-1118290-Б |
Экран наружный Подробнее |
|
|
| 34 | 238НБ-1118162 |
Штуцер Подробнее |
|
|
| 35 | 262520-П2 |
Пробка Подробнее |
|
|
| 36 | 240Н-1118160 |
Штуцер Подробнее |
|
|
| 37 | 238НБ-1118024-Г |
Корпус подшипников Подробнее |
|
|
| 38 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 39 | 250512-П2 |
Гайка Подробнее |
|
|
| 40 | 220086-П29 |
Винт Подробнее |
|
|
| 41 | 236-1306082 |
Ниппель Подробнее |
|
|
| 42 | 251086-П29 |
Гайка Подробнее |
|
|
| 43 | 288007-П29С |
Хомутик стяжной Подробнее |
|
|
| 44 | 236-1306084 |
Шланг Подробнее |
|
|
| 45 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 46 | 201504-П29 |
Болт крепления кронштейна Подробнее |
|
|
| 47 | 236-1011358 |
Поокладка фланца трубки Подробнее |
|
|
 |
48 | 201457-П29 |
Болт Подробнее |
|
| 49 | 238НБ-1118340-Б |
Трубка слива масла в сборе Подробнее |
|
|
| 50 | 216258-П29 |
Шпилька Подробнее |
|
|
| 51 | 310437-П2 |
Шпилька крепления фланца выхлопной трубы Подробнее |
|
|
| 52 | 238НБ-1118322-Б |
Прокладка кронштейна Подробнее |
|
|
| 53 | 238НБ-1118320-Г |
Кронштейн крепления турбокомпрессора Подробнее |
|
|
 |
54 | 250513-П29 |
Гайка Подробнее |
