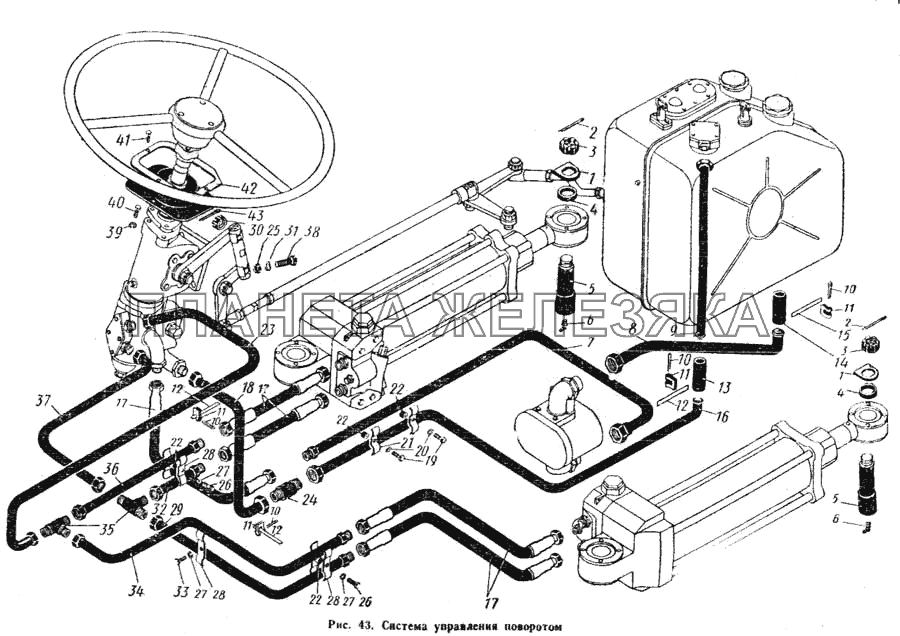

Система управления поворотом К-700| ← Колеса | Рулевое управление → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.34.00.000-3 |
Система управления поворотом Подробнее
Дополнительная информация:
|
|
||||||
| 700.34.08.000-2 | Трубопроводы и арматура системы управления поворотом |
|
||||||
| 1 | 700.34.00.014 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 2 | Шплинт 6,3Х50-001 ГОСТ 397-66 |
Шплинт 6,3Х50-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||
| 3 | Гайка М30Х2 ГОСТ 5933-62 |
Гайка М30Х2 ГОСТ 5933-62 Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 700.34.00.013 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 700.34.00.012 |
Палец Подробнее
Дополнительная информация:
|
|
|||||
| 6 | Масленка II-А-45 ГОСТ 1303-56 |
Масленка II-А-45 ГОСТ 1303-56 Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 700.34.08.210-2 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 8 | 700.34.08.230 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 700.34.08.200-02 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 10 | Шплинт ХIII |
Шплинт ХIII Подробнее
Дополнительная информация:
|
|
|||||
| 11 | Рамка ХР |
Рамка ХР Подробнее
Дополнительная информация:
|
|
|||||
| 12 | Лента ХЛ-325 |
Лента ХЛ-325 Подробнее
Дополнительная информация:
|
|
|||||
| 13 | Рукав 1У25-15Х150 |
Рукав 1У25-15Х150 Подробнее
Дополнительная информация:
|
|
|||||
| 14 | Рукав 1У32-15Х160 |
Рукав 1У32-15Х160 Подробнее
Дополнительная информация:
|
|
|||||
| 15 | Лента ХЛ-375 |
Лента ХЛ-375 Подробнее
Дополнительная информация:
|
|
|||||
| 16 | 700.34.08.200-03 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 17 | 700.46.16.670 |
Рукав в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 18 | 700.34.08.130 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 19 | Болт М6Х30-021 ГОСТ 7811-62 |
Болт М6Х30-021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||
| 20 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 21 | 700.34.00.029 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 22 | 700.34.00-021-1 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||
| 23 | 700.34.08.150-03 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 24 | 700.34.08.043 |
Штуцер переходный Подробнее
Дополнительная информация:
|
|
|||||
| 25 | Гайка М16Х1,5-011 ГОСТ 5927-62 |
Гайка М16Х1,5-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 26 | Болт М8Х35021 ГОСТ 7811-62 |
Болт М8Х35021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||
| 27 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 28 | 700.34.00.019 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 29 | 700.34.08.140-08 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 30 | Гайка М16Х1,5-011 ГОСТ 5933-02 |
Гайка М16Х1,5-011 ГОСТ 5933 - 02 Подробнее
Дополнительная информация:
|
|
|||||
| 31 | Шайба пружинная 16Н ГОСТ 6402-61 |
Шайба пружинная 16Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 32 | 700.34.08.140-06 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 33 | Болт М8Х16-021 ГОСТ 7808-62 |
Болт М8Х16-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 34 | 700.34.08.140-07 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 35 | 700.34.08.033 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||
| 36 | 700.34.08.140-05 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 37 | 700.34.08.150-04 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 38 | Болт М16Х1,5Х60-021 ГОСТ 7811-62 |
Болт М16Х1,5Х60-021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||
| 39 | Шайба пружинная 14Н ГОСТ 6402-61 |
Шайба пружинная 14Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 40 | Болт М14Х1,5Х35-101 ГОСТ 7805-62 |
Болт М14Х1,5Х35-101 ГОСТ 7805-62 Подробнее
Дополнительная информация:
|
|
|||||
| 41 | Болт М8Х20-021 ГОСТ 7808-62 |
Болт М8Х20- 021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 42 | 700.34.00.032 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||
| 43 | Шплинт 4Х25-001 ГОСТ 397-66 |
Шплинт 4Х25-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
