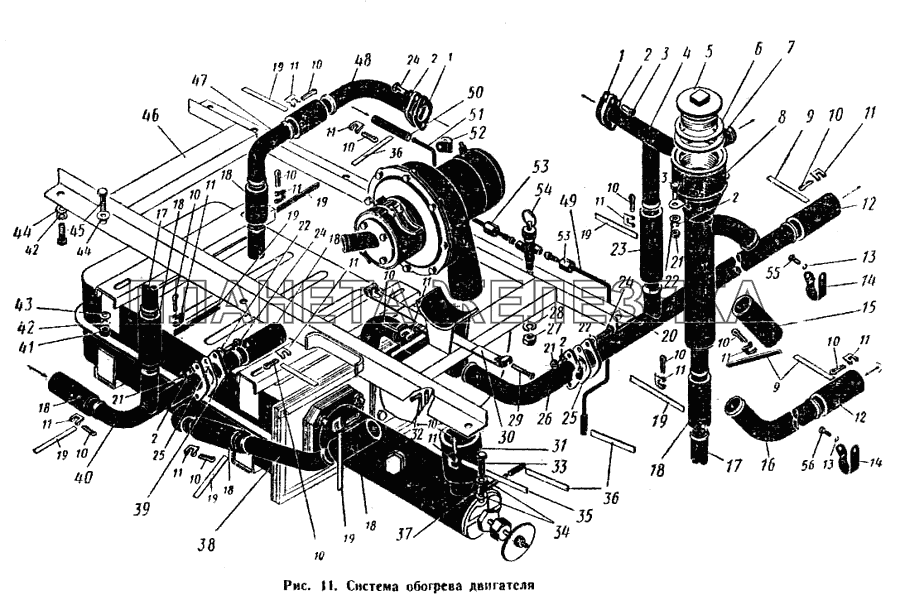

Система обогрева двигателя К-700| ← Масляный радиатор | Нагнетатель → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.15.00.000-6 |
Система обогрева Подробнее
Дополнительная информация:
|
|
||||||
| 700.15.04.000-5 |
Трубопроводы системы обогрела Подробнее
Дополнительная информация:
|
|
||||||
| 1 | 700.15.00.034 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 2 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 3 | Болт М8Х20-021 ГОСТ 7808-62 |
Болт М8Х20-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 700.15.04.200 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 700.00.17.024-2 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||
| 6 | 700.00.17.011 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 700.13.00.057 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 8 | 700.15.04.210-2 |
Горловина заливная Подробнее
Дополнительная информация:
|
|
|||||
| 9 | Лента ХЛ-400 |
Лента ХЛ-400 Подробнее
Дополнительная информация:
|
|
|||||
| 10 | Шплинт хомутика ХШ |
Шплинт хомутика ХШ Подробнее
Дополнительная информация:
|
|
|||||
| 11 | Рамка хомутика ХР |
Рамка хомутика ХР Подробнее
Дополнительная информация:
|
|
|||||
| 12 | Рукав 1У32-15Х90 |
Рукав 1У32-15Х90 Подробнее
Дополнительная информация:
|
|
|||||
| 13 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 14 | Хомутик подвесной одноместный ХПО 32Х7Ц6 |
Хомутик подвесной одноместный ХПО 32Х7Ц6Хр Подробнее
Дополнительная информация:
|
|
|||||
| 15 | Рукав 1У32-15Х120 |
Рукав 1У32-15Х120 Подробнее
Дополнительная информация:
|
|
|||||
| 16 | 700.15.04.057 |
Труба Подробнее
Дополнительная информация:
|
|
|||||
| 17 | 700.15.04.058 |
Труба Подробнее
Дополнительная информация:
|
|
|||||
| 18 | Рукав 1У28-15Х90 |
Рукав 1У28-15Х90 Подробнее
Дополнительная информация:
|
|
|||||
| 19 | Лента ХЛ-350 |
Лента ХЛ-350 Подробнее
Дополнительная информация:
|
|
|||||
| 20 | 700.15.04.130-4 |
Труба а сборе Подробнее
Дополнительная информация:
|
|
|||||
| 21 | Гайка М8 кл. 2-011 ГОСТ 5927-62 |
Гайка М8 кл. 2-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 22 | Шайба 8-001 ГОСТ 11371-68 |
Шайба 8-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 23 | Рукав 1У28-15Х170 |
Рукав 1У28-15Х170 Подробнее
Дополнительная информация:
|
|
|||||
| 24 | Болт М8Х30-021 ГОСТ 7808-62 |
Болт М8Х30-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 25 | 700.15.00.061 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 26 | 700.15.04.170-5 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 27 | Гайка М12Х1,25-011 ГОСТ 5927-62 |
Гайка М12Х1,25-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 28 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 29 | 700.15.00.047 |
Винт Подробнее
Дополнительная информация:
|
|
|||||
| 30 | 700.15.00.110 |
Лента в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 31 | Рукав 4У54-15Х95 |
Рукав 4У54-15Х95 Подробнее
Дополнительная информация:
|
|
|||||
| 32 | 700.15.00.078-1 |
Змеевик Подробнее
Дополнительная информация:
|
|
|||||
| 33 | 700.11.00.039 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||
| 34 | Прокладка 12Х18 |
Прокладка 12Х18 Подробнее
Дополнительная информация:
|
|
|||||
| 35 | Лента ХЛ-525 |
Лента ХЛ-525 Подробнее
Дополнительная информация:
|
|
|||||
| 36 | Лента ХЛ-200 |
Лента ХЛ-200 Подробнее
Дополнительная информация:
|
|
|||||
| 37 | 700.15.04.090-3 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 38 | 700.15.04.083-03 |
Труба Подробнее
Дополнительная информация:
|
|
|||||
| 39 | 700.15.04.180-2 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 40 | 700.15.04.120-2 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 41 | Гайка М10-011 ГОСТ 5927-62 |
Гайка М10-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 42 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 43 | Шайба 10-001 ГОСТ 11371-68 |
Шайба 10-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 44 | Шайба 10-001 ГОСТ 11371-68 |
Шайба 10-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 45 | Болт М10Х30-021 ГОСТ 7808--62 |
Болт М10Х30-021 ГОСТ 7808--62 Подробнее
Дополнительная информация:
|
|
|||||
| 46 | 700.15.00.090-5 |
Рама в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 47 | 700.15.04.083-02 |
Труба Подробнее
Дополнительная информация:
|
|
|||||
| 48 | 700.15.04.150-1 |
Труба а сборе Подробнее
Дополнительная информация:
|
|
|||||
| 49 | 700.15.04.080-4 |
Труба в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 50 | Рукав 1У8-15Х80 |
Рукав 1У8-15Х80 Подробнее
Дополнительная информация:
|
|
|||||
| 51 | 700.15.04.110-3 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 52 | Хомутик подвесной одноместный ХПО 8Х9Ц6Х |
Хомутик подвесной одноместный ХПО 8Х9Ц6Хр Подробнее
Дополнительная информация:
|
|
|||||
| 53 | 700.15.04.026 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||
| 54 | 700.15.00.070-2 |
Кран Подробнее
Дополнительная информация:
|
|
|||||
| 55 | Болт М6Х16-021 ГОСТ 7808-62 |
Болт М6Х16-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
