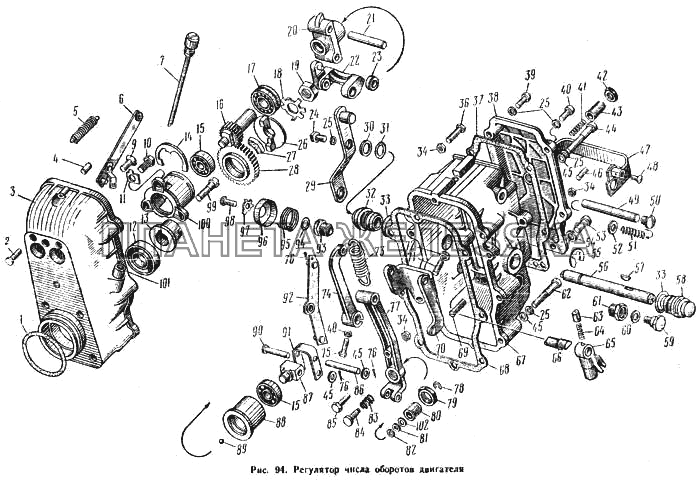

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 236-1110020-В |
Корпус регулятора в сборе Подробнее |
|
||
| 236-1110040-А |
Державка грузов со стаканом в сборе Подробнее |
|
||
| 236-1110060 |
Муфта грузов в сборе Подробнее |
|
||
| 236-1110130-А |
Кулиса в сборе Подробнее |
|
||
| 236-1110382-А |
Скоба кулисы Подробнее |
|
||
| 236-1110446 |
Втулка пальца рычага рейки Подробнее |
|
||
| 236-1110456 |
Тяга рейки Подробнее |
|
||
| 236-1110458 |
Планка тяги рейки пружинная Подробнее |
|
||
| 236-1110534 |
Ось ролика груза Подробнее |
|
||
| 236-3110056 |
Втулка груза регулятора Подробнее |
|
||
| 238НБ-1110125-А |
Крышка регулятора в сборе Подробнее |
|
||
| 238НБ-1110388 |
Поводок скобы кулисы Подробнее |
|
||
| 250508-П29 |
Гайка Подробнее |
|
||
| 313010-П15 |
Заклепка Подробнее |
|
||
| 313701-П |
Палец рейки Подробнее |
|
||
| 313955-П15 |
Заглушка втулки вала рычага пружины Подробнее |
|
||
| 313978-П29 |
Заглушка Подробнее |
|
||
| 317838-П |
Палец Подробнее |
|
||
| 317839-П |
Палец рычага рейки Подробнее |
|
||
| 926200 |
Подшипник муфты грузов Подробнее |
|
||
| 1 | 236-1111196 |
Кольцо уплотнительное Подробнее |
|
|
| 2 | 260003-П15 |
Палец пружины рычага рейки Подробнее |
|
|
| 3 | 236-1110022-А |
Корпус регулятора Подробнее |
|
|
| 4 | 258639-П15 |
Штифт Подробнее |
|
|
| 5 | 236-1110448 |
Пружина рычага рейки Подробнее |
|
|
| 6 | 236-1110454 |
Тяга рейки с пружинной планкой в сборе Подробнее |
|
|
| 7 | 236-1110206-Б |
Указатель уровня масла в сборе Подробнее |
|
|
| 9 | 311200-П29 |
Винт крепления корпуса регулятора Подробнее |
|
|
| 10 | 310139-П15 |
Болт Подробнее |
|
|
| 11 | 312529-П15 |
Шайба стопорная Подробнее |
|
|
| 12 | 236-1111186-А |
Сальник корпуса регулятора с пружиной в сборе Подробнее |
|
|
| 13 | 236-1110518-Б |
Втулка ведущей шестерни Подробнее |
|
|
| 14 | 236-1310564-Б |
Кольцо пружинное Подробнее |
|
|
| 15 | 926200 |
Подшипник муфты грузов Подробнее |
|
|
| 16 | 236-1110051-Б |
Валик державки грузов Подробнее |
|
|
 |
17 | 50202 |
Шарикоподшипник валика державки грузов Подробнее |
|
| 18 | 312556-П15 |
Шайба стопорная Подробнее |
|
|
| 19 | 250634-П15 |
Гайка Подробнее |
|
|
| 20 | 236-1110046-Б |
Державка грузов Подробнее |
|
|
| 21 | 236-1110049 |
Ось грузов регулятора Подробнее |
|
|
| 22 | 236-1110045 |
Груз регулятора в сборе Подробнее |
|
|
| 23 | 236-1110532 |
Ролик груза регулятора Подробнее |
|
|
| 24 | 201418-П15 |
Болт Подробнее |
|
|
| 25 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 25 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 25 | 252154-П29 |
Шайба пружинная Подробнее |
|
|
| 26 | 236-1110521 |
Фланец втулки ведущей шестерни Подробнее |
|
|
| 27 | 236-1110517-Б |
Сухарь ведущей шестерни Подробнее |
|
|
| 28 | 236-1110516-Б |
Шестерня регулятора ведущая Подробнее |
|
|
| 29 | 238НБ-1110149 |
Рычаг управления регулятором в сборе Подробнее |
|
|
| 30 | 312347-П15 |
Шайба Подробнее |
|
|
| 31 | 236-1110482 |
Кольцо вала рычага пружины уплотнительное Подробнее |
|
|
| 32 | 236-1110476-Б |
Втулка вала рычага пружины Подробнее |
|
|
| 33 | 236-1110479 |
Кольцо втулки вала уплотнительное Подробнее |
|
|
| 34 | 250503-П29 |
Гайка Подробнее |
|
|
| 34 | 250508-П29 |
Гайка Подробнее |
|
|
| 36 | 310308-П15 |
Болт регулировочный Подробнее |
|
|
| 37 | 236-1110499-А |
Прокладка крышки смотрового люка Подробнее |
|
|
| 38 | 236-1110496 |
Крышка смотрового люка в сборе Подробнее |
|
|
| 39 | 222525-П15 |
Винт крепления крышки смотрового люка Подробнее |
|
|
| 40 | 310611-П15 |
Винт крепления крышки смотрового люка Подробнее |
|
|
| 41 | 236-1110490 |
Пружина буферная Подробнее |
|
|
| 42 | 31511-П15 |
Контргайка корпуса буферной пружины Подробнее |
|
|
| 43 | 236-1110492 |
Корпус буферной пружины Подробнее |
|
|
| 44 | 310612-П15 |
Винт крепления крышки регулятора Подробнее |
|
|
| 45 | 312370-П15 |
Шайба Подробнее |
|
|
| 45 | 312370-П15 |
Шайба Подробнее |
|
|
| 45 | 312370-П15 |
Шайба Подробнее |
|
|
| 46 | 236-1110200 |
Винт регулировочный Подробнее |
|
|
| 47 | 238НБ-1110380-А |
Скоба кулисы в сборе Подробнее |
|
|
| 48 | 220077-П29 |
Винт Подробнее |
|
|
| 49 | 236-1110088 |
Ось рычагов Подробнее |
|
|
| 51 | 236-1110089 |
Пружина компенсационная Подробнее |
|
|
| 51 | 312442-П |
Шайба Подробнее |
|
|
| 52 | 312700-П15 |
Шайба Подробнее |
|
|
| 53 | 222580-П29 |
Винт Подробнее |
|
|
| 55 | 236-1110471 |
Кольцо пружинное упорное Подробнее |
|
|
| 56 | 236-1110467 |
Вал рычага пружины Подробнее |
|
|
| 57 | 314003-П |
Шпонка сегментная Подробнее |
|
|
| 58 | 236-1110474-Б |
Втулка вала рычага пружины в сборе Подробнее |
|
|
| 59 | 236-1110390 |
Ось скобы Подробнее |
|
|
| 60 | 310608-П15 |
Винт-заглушка Подробнее |
|
|
| 60 | 312353-П |
Шайба уплотнительная Подробнее |
|
|
| 61 | 236-1110392 |
Ввертыш оси скобы Подробнее |
|
|
| 62 | 222539-П15 |
Винт крепления крышки регулятора Подробнее |
|
|
| 63 | 236-1110372-Б |
Фиксатор кулисы Подробнее |
|
|
| 64 | 236-1110374-Б |
Пружина фиксатора Подробнее |
|
|
| 65 | 236-1110132-Б |
Кулиса Подробнее |
|
|
| 66 | 236-1110136-Б |
Ось кулисы Подробнее |
|
|
| 67 | 236-1110129-В2 |
Крышка регулятора Подробнее |
|
|
| 68 | 236-1110154-А |
Прокладка крышки регулятора Подробнее |
|
|
| 69 | 236-1110201 |
Винт регулировочный Подробнее |
|
|
| 70 | 236-1110080 |
Рычаг двуплечий Подробнее |
|
|
| 71 | 242519-П15 |
Винт регулировочный Подробнее |
|
|
| 72 | 250511-П15 |
Гайка Подробнее |
|
|
| 73 | 236-1110462 |
Пружина регулятора Подробнее |
|
|
| 74 | 236-1110466-А |
Рычаг пружины Подробнее |
|
|
| 75 | 201418-П15 |
Болт Подробнее |
|
|
| 76 | 258012-П15 |
Шплинт разводной Подробнее |
|
|
| 76 | 258012-П15 |
Шплинт разводной Подробнее |
|
|
| 77 | 238НБ-1110406 |
Рычаг регулятора Подробнее |
|
|
| 78 | 236-1110418 |
Кольцо пружинное упорное Подробнее |
|
|
| 79 | 311512-П15 |
Контргайка Подробнее |
|
|
| 80 | 236-1110416 |
Корпус пружины корректора Подробнее |
|
|
| 81 | 236-1110141 |
Шайба Подробнее |
|
|
| 82 | 236-1110140 |
Шайба Подробнее |
|
|
| 83 | 236-1110414 |
Пружина корректора Подробнее |
|
|
| 84 | 236-1110412 |
Корректор Подробнее |
|
|
| 85 | 310305-П29 |
Болт регулировочный Подробнее |
|
|
| 86 | 236-1110066 |
Ось упорной пяты Подробнее |
|
|
| 87 | 236-1110065 |
Пята упорная Подробнее |
|
|
| 88 | 236-1110062 |
Муфта грузов Подробнее |
|
|
| 89 | 236-1110064 |
Шарик Подробнее |
|
|
| 90 | 317849-П15 |
Палец Подробнее |
|
|
| 91 | 236-1110433 |
Серьга регулятора Подробнее |
|
|
| 92 | 236-1110440 |
Рычаг рейки в сборе Подробнее |
|
|
| 93 | 236-1110134-Б |
Ввертыш оси кулисы Подробнее |
|
|
| 94 | 236-1110394 |
Кольцо оси кулисы уплотнительное Подробнее |
|
|
| 95 | 236-1110396 |
Пружина скобы кулисы возвратная Подробнее |
|
|
| 96 | 236-1110398 |
Крышка возвратной пружины Подробнее |
|
|
| 97 | 236-1110262 |
Шайба скобы Подробнее |
|
|
 |
98 | 201416-П29 |
Болт Подробнее |
|
| 99 | 330140-П15 |
Болт Подробнее |
|
|
| 100 | 236-1110558-Б |
Стакан подшипников валика державки Подробнее |
|
|
| 101 | 236-1110209-Б |
Втулка Подробнее |
|
|
| 102 | 312652-П15 |
Шайба Подробнее |
|
