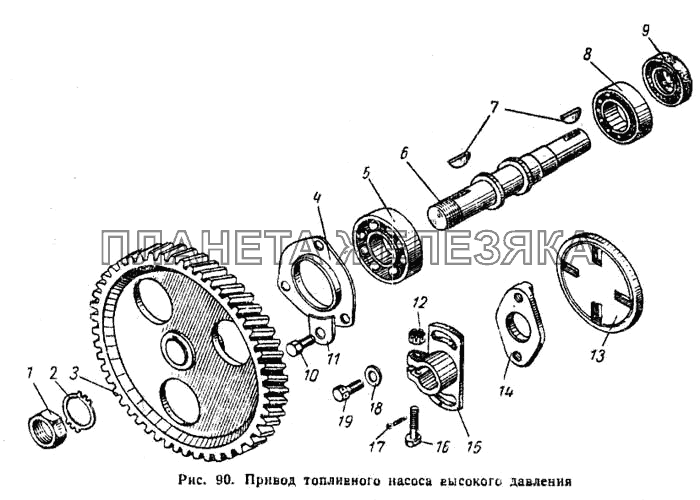

Привод топливного насоса высокого давления К-700| ← Фильтр турбокомпрессора | Система питания двигателя → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 236-1029120-Б |
Шестерня ведомая привода топливного насоса с валом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 236-1029260-Б |
Полумуфта привода топливного насоса в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
1 | 250661-П2 |
Гайка стяжная Подробнее
Дополнительная информация:
|
|||||||||||||||
| 2 | 312510-П2 |
Шайба стяжной гайки стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 236-1029122 |
Шестерня ведомая привода топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 236-1308107 |
Фланец упорный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
5 | 305 |
Шарикоподшипник вала ведомой шестерни радиальный Подробнее
Дополнительная информация:
|
|||||||||||||||
| 6 | 236-1029154-Б |
Вал ведомой шестерни привода топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
7 | 314008-П2 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|||||||||||||||
| 8 | 205К |
Шарикоподшипник вала ведомой шестерни радиальный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
9 | 236-1029240 |
Сальник с пружиной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
10 | 201456-П29 |
Болт крепления сапуна Подробнее
Дополнительная информация:
|
|||||||||||||||
| 11 | 312532-П2 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 311609-П2 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 236-1029276-Б |
Шайба полумуфты привода топливного насоса в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
| 14 | 236-1029268-Б |
Полумуфта привода топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 236-1029264-Б |
Фланец полумуфты привода топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 236-1029284 |
Болт фланца полумуфты стяжной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 258025-П2 |
Шплинт разводной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 252006-П2 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 310147-П15 |
Болт крепления фланца полумуфты Подробнее
Дополнительная информация:
|
|
