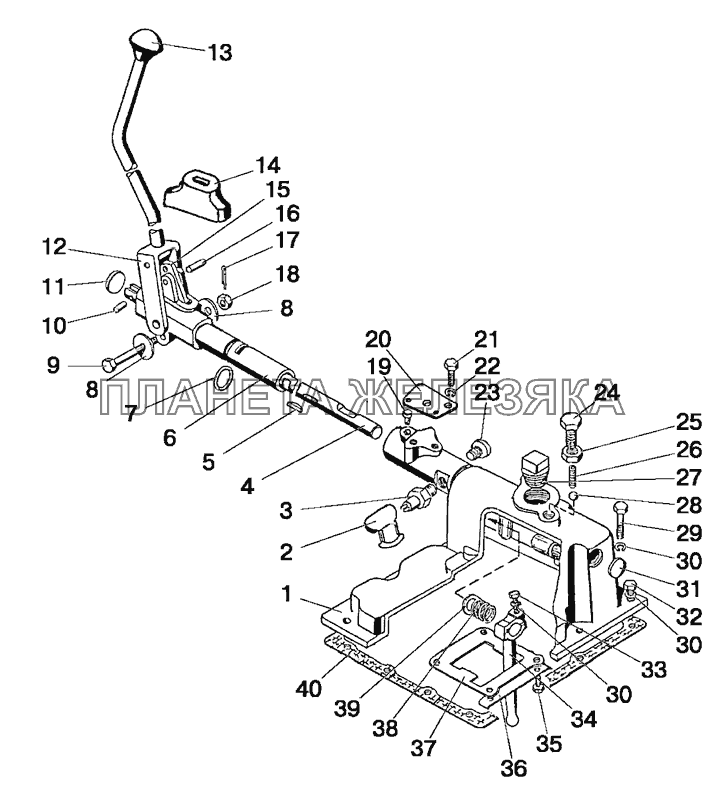

Механизм правого однорычажного управления КП. МТЗ-920.4/952.4
| ← Механизм управления синхронизированной КП. Корпус вилок. | Механизм 2-х рычажного управления КП → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 70-1703010-А1 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 1 | 70-1703010-А1-01 |
Крышка КП Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 1 | 70-1703010-А1-02 |
Крышка КП Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 1 | 70-1703010-А1-03 |
Крышка КП Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 1 | 70-1703025-Б |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 50Л-3724050 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | ВК12-51 |
Выключатель ТУ РБ37334210.015-97 Подробнее
Дополнительная информация:
|
|||||||||||||
| 4 | 70-1703201-Б-01 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | СШ-611 |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 70-1703210-Б |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 030-034-25-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | С12.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 50-2403034-01 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | ШЦК8x20 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 35-10кл.Ц9.Хр |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 70-1703220-А |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 70-1702125 |
Рукоятка Подробнее
Дополнительная информация:
|
||||||||||||||
 |
14 | 70-1703203-А |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||
 |
15 | 70-1703202-А |
Поводок Подробнее
Дополнительная информация:
|
|||||||||||||
| 16 | ШЦК8x25 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 3,2x25.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | М12-6Н.04.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 70-1703205 |
Стопор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 80-3503048 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 952-1802030 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | М12-6дx20.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 70-1702053 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 70-1703204 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | М16-6Н.04.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | ПККГ11/4 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 13,8-60 |
Шарик 13,8 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | М10-6дx60.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 28-10кп.Ц9.хр |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | М10-6дx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | М10-6дx30.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
34 | 70-1703011 |
Рычаг Подробнее
Дополнительная информация:
|
|||||||||||||
| 35 | М10-6gx18.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 50-1702107-А |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 70-1703084 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 74-1702084 |
Пластина ограничительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 70-1703057 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 70-1703058 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 50-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
