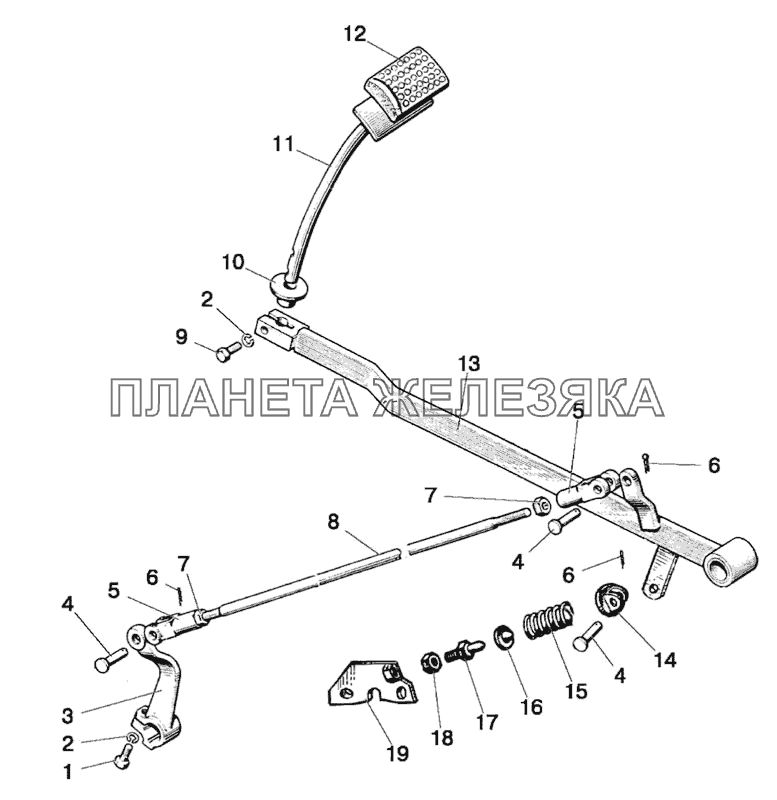

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М12x35 |
Болт Подробнее |
|
|
| 2 | ШП 12 |
Шайба Подробнее |
|
|
 |
3 | 80-1601219-Б |
Рычаг Подробнее |
|
| 4 | 12x32 |
Палец Подробнее |
|
|
 |
5 | 50-3502203 |
Вилка Подробнее |
|
| 6 | 3,2x18 |
Шплинт Подробнее |
|
|
| 7 | М12х1,25 |
Гайка Подробнее |
|
|
| 8 | 50-1602110-Б |
Тяга Подробнее |
|
|
| 8 | 85-1602112-В |
Тяга Подробнее |
|
|
| 9 | М12x30 |
Болт Подробнее |
|
|
| 10 | 80-3503158-А |
Чехол Подробнее |
|
|
| 11 | 70-1602040 |
Стержень подушки Подробнее |
|
|
 |
12 | А13.33.002 |
Чехол Подробнее |
|
| 13 | 70-1602020-Б |
Педаль Подробнее |
|
|
 |
14 | 50-1602027 |
Упор Подробнее |
|
 |
15 | 50-1602032 |
Пружина Подробнее |
|
 |
16 | 50-1602029 |
Шайба упорная Подробнее |
|
 |
17 | 80-1602033 |
Болт упорный Подробнее |
|
| 18 | М16 |
Гайка Подробнее |
|
|
 |
19 | 80-1602075-Б |
Кронштейн Подробнее |
