| ← Наружная блокировка нижних тяг | Арматура корпуса гидроагрегатов → |

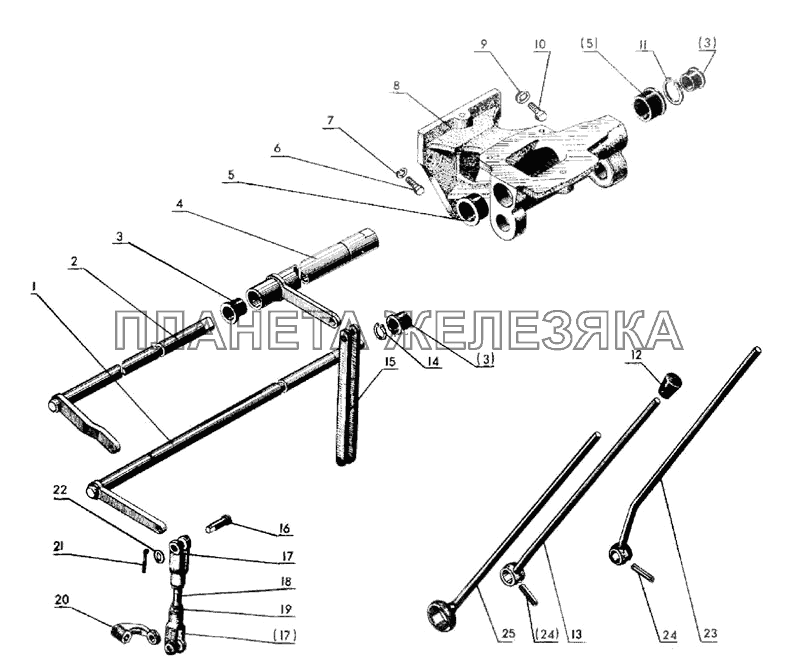

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-4607040 |
Кронштейн в сборе Подробнее |
|
||
| 1 | 70-4607220-Б |
Вал Подробнее |
|
|
| 2 | 70-4607250 |
Вал Подробнее |
|
|
| 3 | 5 0-4 60 70 78-А |
Втулка Подробнее |
|
|
| 4 | 70-4607240 |
Вал Подробнее |
|
|
| 5 | 50-460779-А-1 |
Втулка Подробнее |
|
|
| 6 | М10x30 |
Болт Подробнее |
|
|
| 7 | ШП 10 |
Шайба Подробнее |
|
|
| 8 | 70-4607017-Б |
Кронштейн Подробнее |
|
|
| 9 | ШП 12 |
Шайба Подробнее |
|
|
| 10 | М12x35 |
Болт Подробнее |
|
|
| 11 | 2С32 |
Кольцо Подробнее |
|
|
| 12 | А61.01.014 |
Рукоятка Подробнее |
|
|
| 13 | 70-4607076 |
Рычаг Подробнее |
|
|
| 14 | 2С18 |
Кольцо Подробнее |
|
|
| 15 | 70-4607087 |
Тяга Подробнее |
|
|
| 16 | А61-030-А1 |
Палец Подробнее |
|
|
 |
17 | А20-213-А |
Вилка Подробнее |
|
| 18 | 50-4607087 |
Тяга Подробнее |
|
|
 |
19 | М8 |
Гайка Подробнее |
|
 |
20 | 50-4607086-А |
Рычаг Подробнее |
|
| 21 | 3,2x18-001 |
Шплинт Подробнее |
|
|
| 22 | 70-4607144 |
Шайба Подробнее |
|
|
| 23 | 70-4607074 |
Рычаг Подробнее |
|
|
| 24 | 8x30 |
Палец Подробнее |
|
|
| 25 | 70-4607077 |
Рычаг Подробнее |
|
