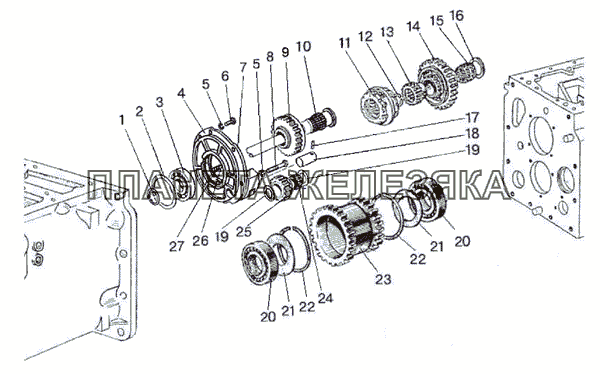

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1721040 |
Шестерня Подробнее |
|
||
| Р70-1721020 |
Вал Подробнее |
|
||
| 1 | 2С55 |
Кольцо Подробнее |
|
|
| 2 | 2С100 |
Кольцо Подробнее |
|
|
| 3 | 211АУШ1 |
Подшипник Подробнее |
|
|
| 4 | 74-1721023 |
Прокладка Подробнее |
|
|
| 4 | 74-1721023-01 |
Прокладка Подробнее |
|
|
| 5 | 10 ОТ |
Шайба Подробнее |
|
|
| 6 | M10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 7 | Р70-1721022 |
Крышка опорная Подробнее |
|
|
| 8 | M10-6gx75.88.35.019 |
Болт Подробнее |
|
|
| 9 | Р70-1721090 |
Шестерня Подробнее |
|
|
| 10 | 74-1721113 |
Вал Подробнее |
|
|
| 11 | 74-1701060-А |
Синхронизатор Подробнее |
|
|
| 12 | С40 |
Кольцо Подробнее |
|
|
| 13 | 74-1721028 |
Втулка Подробнее |
|
|
| 14 | 74-1721080-01 |
Шестерня Подробнее |
|
|
| 15 | 3КК50х57х36Е |
Подшипник Подробнее |
|
|
| 16 | 74-1701026 |
Шайба Подробнее |
|
|
 |
17 | 70-1723012 |
Штифт 6х36.88.016 Подробнее |
|
| 18 | Р70-1721023 |
Ось Подробнее |
|
|
| 19 | Р70-1721021 |
Шайба Подробнее |
|
|
| 20 | 212АУШ1 |
Подшипник Подробнее |
|
|
 |
21 | 70-1721318 |
Шайба маслоотражательная Подробнее |
|
| 22 | 2С110 |
Кольцо Подробнее |
|
|
| 23 | 50-1721041 |
Шестерня Подробнее |
|
|
| 24 | 864906Е |
Роликоподшипник Подробнее |
|
|
| 25 | Р70-1721024 |
Шестерня Подробнее |
|
|
| 26 | 12-12-306 |
Кольцо Подробнее |
|
|
 |
27 | 52-2308094 |
Штифт Подробнее |
