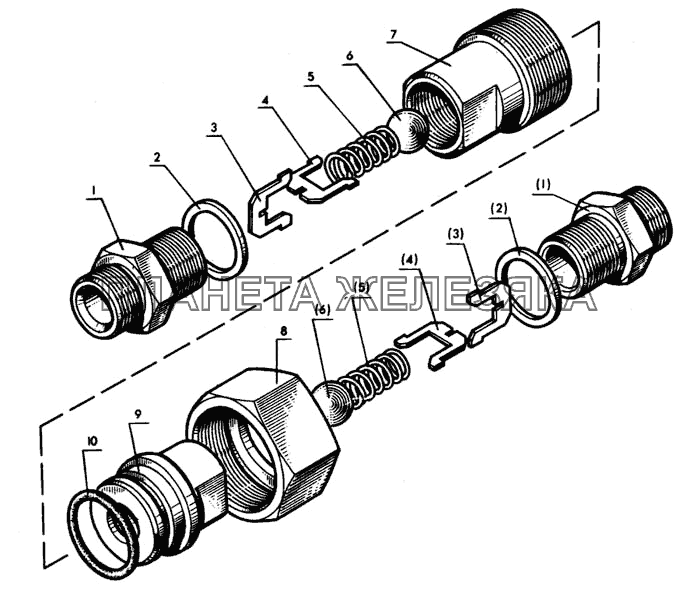

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1057-4616340-А |
Крестовина в сборе Подробнее |
|
||
![]() |
3057-4616320 |
Запорное устройство в сборе Подробнее |
||
![]() |
3057-4616330 |
Корпус левый Подробнее |
||
3057-4616350 |
Клапан запорного устройства диаметр 12 правый в сборе Подробнее |
|
||
1 | 1057-4616338-А |
Штуцер Подробнее |
|
|
2 | 1058-4616339 |
Шайба уплотнительная Подробнее |
|
|
3 | 1057-4616344-А |
Крестовина нижняя Подробнее |
|
|
4 | 1057-4616342-А |
Крестовина верхняя Подробнее |
|
|
5 | А16-2530034-1 |
Пружина Подробнее |
|
|
6 | Шарик II 14.288-60 ГОСТ 3722-81 |
Шарик II 14.288-60 ГОСТ 3722-81 Подробнее |
|
|
7 | 1057-4616332-А |
Корпус левый запорного устройства диаметр 12 Подробнее |
|
|
8 | 1057-4616364-Б |
Гайка накидная Подробнее |
|
|
9 | 1057-4616352-А |
Корпус правый запорного устройства диаметр 12 Подробнее |
|
|
10 | Кольцо 022-027-30-2-3 ГОСТ 9833-73 |
Кольцо 022-027-30-2-3 ГОСТ 9833-73 Подробнее |
|
