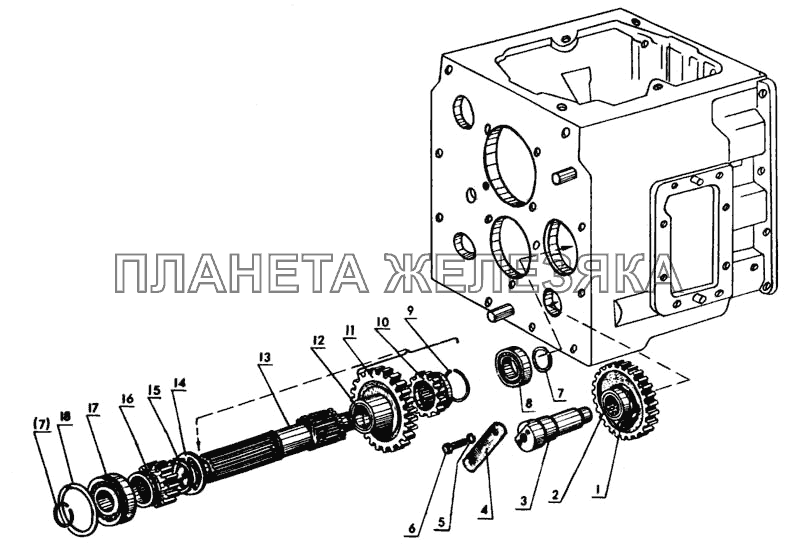

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1701080 |
Шестерня с подшипником в сборе Подробнее |
|
||
| 70-1701380 |
Вал 1-ой передачи и заднего хода в сборе Подробнее |
|
||
 |
1 | 70-1701082 |
Шестерня заднего хода промежуточная Подробнее |
|
| 2 | Подшипник ЗКК 30-35-46Е |
Подшипник ЗКК 30-35-46Е Подробнее |
|
|
| 3 | 50-1701434А |
Ось Подробнее |
|
|
| 4 | 50-1702082А |
Планка Подробнее |
|
|
| 5 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Подробнее |
|
|
| 6 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 |
Болт М10-6gх35.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
 |
7 | Х4М-1701163 |
Кольцо Подробнее |
|
| 8 | Подшипник 208 ГОСТ 8338-75 |
Подшипник 208 ГОСТ 8338-75 Подробнее |
|
|
| 9 | Кольцо 2В65 ГОСТ 13940-68 |
Кольцо 2В65 ГОСТ 13940-68 Подробнее |
|
|
 |
10 | 70-1701072 |
Шестерня включения ходоуменьшителя I Подробнее |
|
 |
11 | 70-1701224 |
Шестерня привода ходоуменьшителя Подробнее |
|
| 12 | 70-1701225 |
Втулка Подробнее |
|
|
 |
13 | 70-1701382 |
Вал I передачи и з.х. Подробнее |
|
| 14 | 70-1701226 |
Шайба Подробнее |
|
|
| 15 | Кольцо 2В50 |
Кольцо 2В50 Подробнее |
|
|
 |
16 | 50-1701212-А |
Шестерня I передачи и заднего хода Подробнее |
|
| 17 | Подшипник 50308 ГОСТ 2893-73 |
Подшипник 50308 ГОСТ 2893-73 Подробнее |
|
|
| 18 | Кольцо КСП-90 ГОСТ 2893-73 |
Кольцо КСП-90 ГОСТ 2893-73 Подробнее |
|
