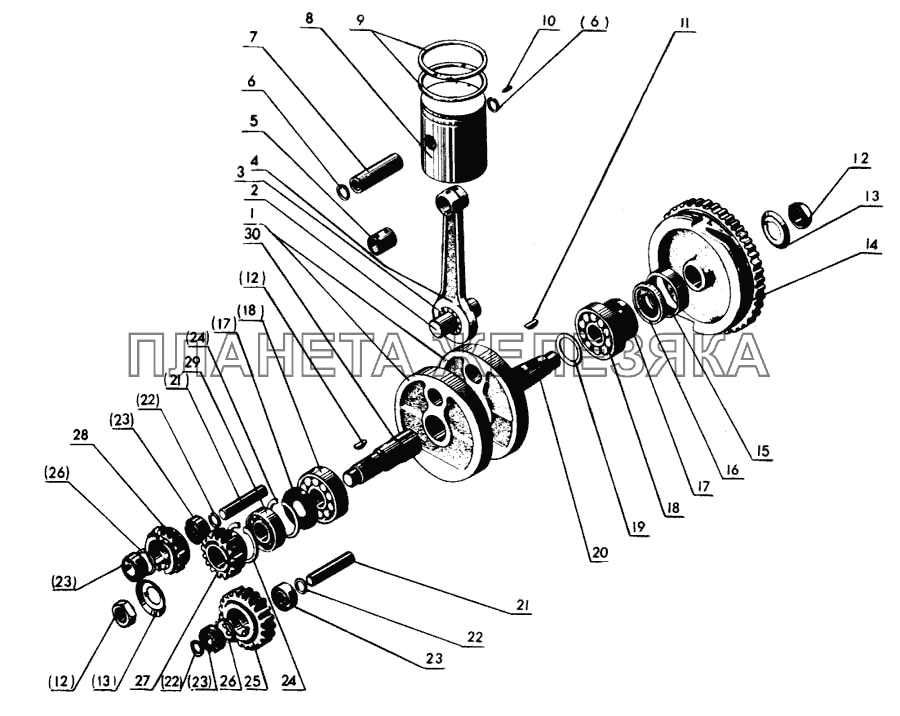

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 75.24.015 |
Втулка в сборе с сальником и манжетой Подробнее |
|
||
| Д24.с20-Б |
Вал коленчатый в сборе Подробнее |
|
||
| Д24.с21-Б |
Шатун в сборе со втулкой Подробнее |
|
||
| 1 | Д24.097-Г |
Щека Подробнее |
|
|
| 2 | Д24.098-Г |
Палец кривошипа Подробнее |
|
|
| 3 | Д24.099 |
Ролик шатуна Подробнее |
|
|
| 4 | Д24.100-1 |
Шатун Подробнее |
|
|
| 5 | Д24.018-2 |
Втулка шатуна Подробнее |
|
|
| 6 | Д24.028 |
Кольцо стопорное Подробнее |
|
|
| 7 | Д24.026-А |
Палец поршня Подробнее |
|
|
| 8 | Д24.023-Г |
Поршень Подробнее |
|
|
| 9 | Д24.127-А |
Кольцо поршневое Подробнее |
|
|
| 10 | Д24.125 |
Штифт стопорный Подробнее |
|
|
| 11 | Шпонка 5х9 ГОСТ 8795-68 |
Шпонка 5х9 ГОСТ 8795-68 Подробнее |
|
|
| 12 | Д24.047-А |
Гайка Подробнее |
|
|
| 13 | Д24.046-Б |
Шайба Подробнее |
|
|
| 14 | 75.24.104-3Г |
Маховик Подробнее |
|
|
| 15 | 75.24.105 |
Втулка Подробнее |
|
|
| 16 | Д24.с26 | Сальник |
|
|
| 17 | Манжета 2-30х52-4 ГОСТ 8752-70 |
Манжета 2-30х52-4 ГОСТ 8752-70 Подробнее |
|
|
| 18 | Подшипник 2206 ГОСТ 8338-75 |
Подшипник 2206 ГОСТ 8338-75 Подробнее |
|
|
| 19 | Д24.070-А |
Шайба Подробнее |
|
|
| 20 | Д24.013-В |
Полуось задняя Подробнее |
|
|
| 21 | Д24.022-А |
Палец Подробнее |
|
|
| 22 | Д24.077 |
Шайба Подробнее |
|
|
| 23 | Подшипник 202 ГОСТ 8338-75 |
Подшипник 202 ГОСТ 8338-75 Подробнее |
|
|
| 24 | Д24.128-1 |
Кольцо стопорное Подробнее |
|
|
| 25 | Д24.020-Б |
Шестерня Подробнее |
|
|
| 26 | Д24.078 |
Кольцо стопорное Подробнее |
|
|
| 27 | Д24.019-В |
Шестерня Подробнее |
|
|
| 28 | Д24.075-А |
Шестерня Подробнее |
|
|
| 29 | Подшипник 205 ГОСТ 8338-75 |
Подшипник 205 ГОСТ 8338-75 Подробнее |
|
|
| 30 | Д24.012-Б |
Полуось передняя Подробнее |
|
