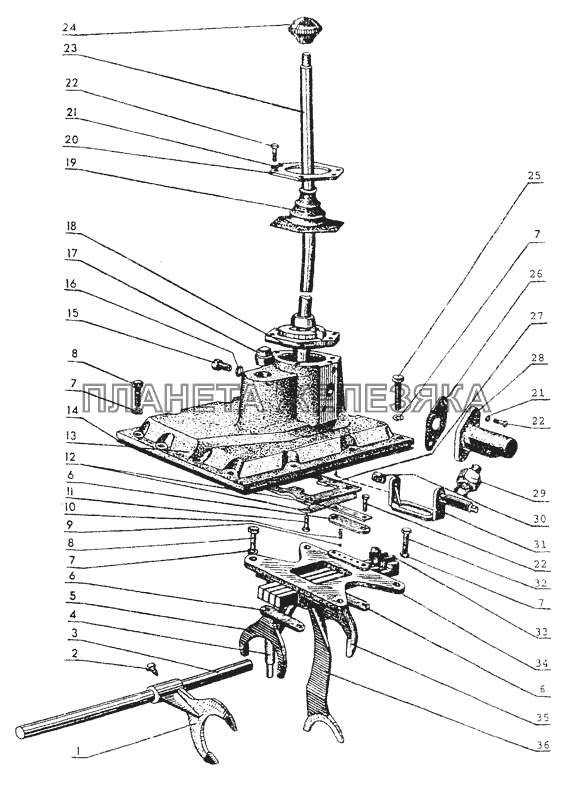

1702 Механизм переключения передач МТЗ-80 (2002)| ← 1703 Механизм переключения передач. Крышка | 1723 Управление редуктором → |
/134.gif "1702 Механизм переключения передач МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50-1702080 |
Корпус вилок в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
70-1702010 |
Крышка коробки передач 50-1702080 в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
 |
1 | 50-1702028 |
Вилка переключения редуктора Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 36-1702110 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | 50-1702063 |
Валик Подробнее
Дополнительная информация:
|
|||||||||||||
| 4 | 50-1702095-А1 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 50-1702116 |
Вилка переключения IV и V передач Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | 50-170281 |
Планка вилок переключения Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | OCT37.001.115-75 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | ГОСТ3722-81 |
Шарик 10.0-60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 50-1702107-А |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 50-1702025-А |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 50-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | ОСТ.37.001.115-75 |
Шайба 12ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | Пробка КГ11/4 |
Пробка КГ 1 1/4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 50-1702121 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
19 | 50-1702236 |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||
| 20 | 50-1702231 |
Кольцо нажимное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
23 | 70-1702020-А |
Рычаг переключения Подробнее
Дополнительная информация:
|
|||||||||||||
| 24 | 70-1702125 |
Рукоятка Подробнее
Дополнительная информация:
|
||||||||||||||
| 25 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 50-1702045 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 50-1702084 |
Пластина ограничительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 50-1702044 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | ТУРБ33374210.004-96 |
Выключатель ВК 12-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 36-1301163 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 70-1702040-01 |
Рамка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 50-1702092 |
Болт призонный М12х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 50-1702083 |
Планка замковая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 50-1702085 |
Корпус вилок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 50-1702096 |
Вилка переключения III передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
36 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее
Дополнительная информация:
|
