| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 240-1307000 |

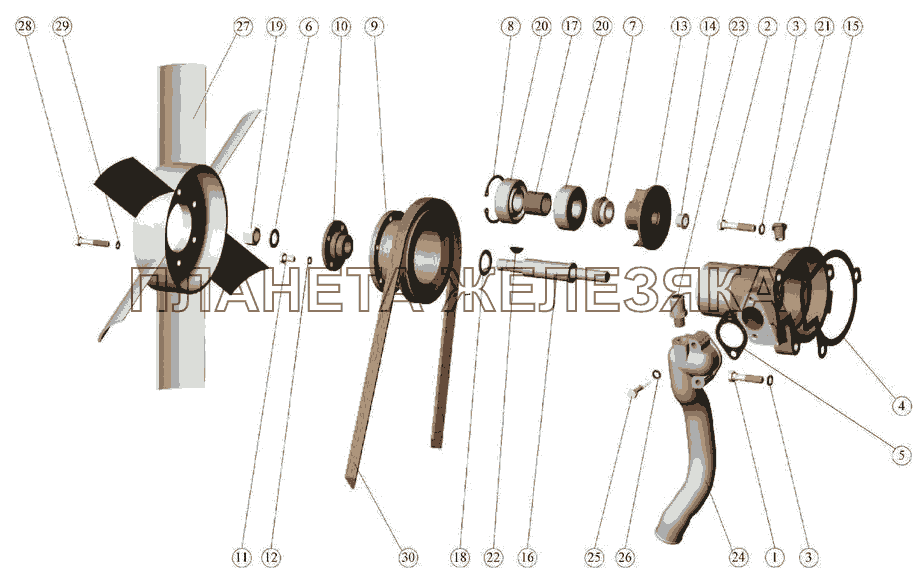

Установка водяного насоса Подробнее |
|
||
| 245-1307010-A1 |
НАСОС водяной Подробнее |
|
||
| 245-1307012-A1 |
НАСОС водяной Подробнее |
|
||
| 245-1308000-E-01 |
Установка вентилятора Подробнее |
|
||
| 1 | M10-6gx45.88.35.016 |
БОЛТ Подробнее |
|
|
| 2 | M10-6gx50.88.35.016 |
БОЛТ Подробнее |
|
|
| 3 | 1065Г06 |
Шайба Подробнее |
|
|
 |
4 | 50-1307048-Б |
Прокладка Подробнее |
|
| 5 | 50-1307049-A |
ПРОКЛАДКА ПАТРУБКА Подробнее |
|
|
| 6 | 50-1005161 |
Шайба Подробнее |
|
|
| 7 | Sp/1341 |
Сальник водяного насоса Подробнее |
|
|
| 8 | 240-1307064 |
Кольцо Подробнее |
|
|
 |
9 | 240-1307061 |
Шкив водяного насоса Подробнее |
|
| 9 | 240-1307070-Б |
Шкив Подробнее |
|
|
| 10 | 240-1307079 |
Ступица Подробнее |
|
|
| 11 | M8-6gx16.88.35.016 |
БОЛТ Подробнее |
|
|
| 12 | 865Г06 |
Шайба Подробнее |
|
|
| 13 | 240-1307074-B |
КРЫЛЬЧАТКА Подробнее |
|
|
| 14 | 240-1307075 |
Заглушка Подробнее |
|
|
| 15 | 245-1307025 |
Корпус Подробнее |
|
|
| 16 | 245-1307052-Г |
Вал Подробнее |
|
|
| 17 | 245-1307084 |
Втулка Подробнее |
|
|
| 17 | 245-1307084-Б |
Втулка Подробнее |
|
|
| 18 | 245-1307094 |
Кольцо упорное Подробнее |
|
|
| 19 | M16x1,5-6H.9.016 |
ГАЙКА Подробнее |
|
|
 |
20 | 1160305 |
Подшипник Подробнее |
|
| 21 | КГ3/8.A12.016 |
ПРОБКА Подробнее |
|
|
| 22 | 5x7,5 |
Шпонка Подробнее |
|
|
 |
23 | 245-1306027 |
Штуцер Подробнее |
|
| 24 | 245-1307060-01 |
Патрубок водяного насоса Подробнее |
|
|
 |
24 | 50-1307044-Б |
Патрубок водяного насоса Подробнее |
|
| 25 | M8-6gx45.88.35.016 |
БОЛТ Подробнее |
|
|
| 26 | 50-1401067 |
Шайба Подробнее |
|
|
| 27 | 245-1308010-A |
Вентилятор Подробнее |
|
|
| 28 | M8-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 29 | 865Г06 |
Шайба Подробнее |
|
|
| 30 | 2КЛ.1-11x10-1250 |
РЕМЕНЬ Подробнее |
|
|
| 30 | AVx13-1250 |
РЕМЕНЬ Подробнее |
|
|
| 30 | SPA-1250 |
Ремень Подробнее |
|
