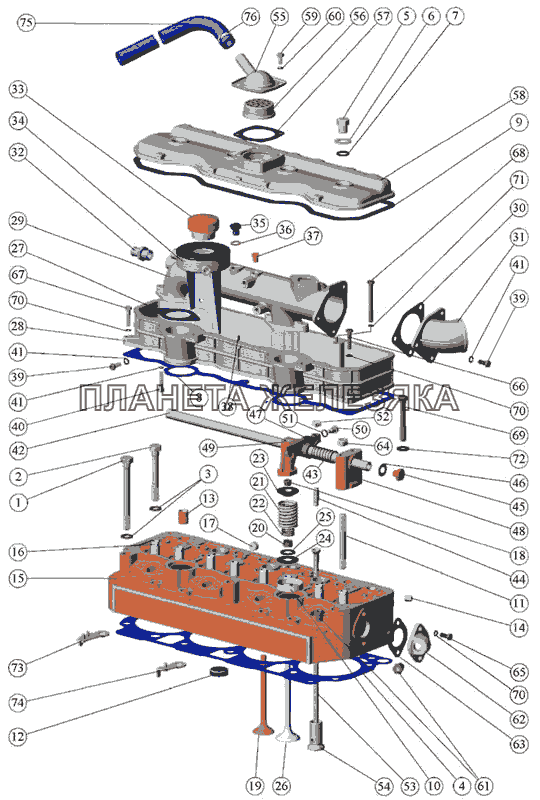

Установка головки цилиндров и впускного тракта МТЗ-570| ← Установка передней опоры, блок цилиндров, установка привода и счётчика | Поршни и шатуны. Коленчатый вал. Маховик → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 240-1002470 |
Установка сапуна Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 240-1003010-А |
Установка головки цилиндров Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 240-1003011 |
Головка цилиндров Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 240-1003013-А2-06 |
Головка цилиндров Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 240-1003030-А |
Крышка головки цилиндров Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
240-1007100-Б1 |
Механизм коромысел Подробнее
Дополнительная информация:
|
||||||||||||||||
| 240-1007151-Б-01 |
Стойка задняя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 240-1007152-Б-01 |
Стойка средняя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 242-3707220-А |
Бачок с пробкой Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 245-1014470 |
Установка трубы сапуна Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
1 | 240-1002047 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
2 | 240-1002047-01 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
3 | 48-1002318 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
| 4 | 50-1003070-А |
Прокладка головки цилиндров Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 50-1003070-А3 |
Прокладка головки цилиндров Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 50-1003070-А5 |
Прокладка головки цилиндров Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
5 | 50-1003104-А |
Гайка колпака Подробнее
Дополнительная информация:
|
|||||||||||||||
| 6 | 50-1003106 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
7 | 50-1003107-А |
Кольцо Подробнее
Дополнительная информация:
|
|||||||||||||||
| 7 | 50-1003107-А-01 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
8 | 240-1003108 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
9 | 240-1003109 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 10 | 50-1003103-А |
Стакан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
11 | 50-1003112 |
Шпилька Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
12 | 240-1003027-А2 |
Заглушка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 13 | 240-1003029 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
14 | 240-1003037 |
Заглушка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 15 | 240-1003015-А1 |
Головка цилиндров Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 245-1007032 |
Втулка направляющая клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | Д02-003-А |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 50-1007053-А2 |
Сухарь клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 240-1007015-Б6 |
Клапан выпускной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
20 | 240-1007020 |
Манжета Подробнее
Дополнительная информация:
|
|||||||||||||||
| 21 | 240-1007045-A3 |
Пружина клапана наружная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 240-1007045-А1 |
Пружина клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
22 | 240-1007046-А1 |
Пружина клапана Подробнее
Дополнительная информация:
|
|||||||||||||||
| 22 | 240-1007046-А3 |
Пружина клапана внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
23 | 240-1007048 |
Тарелка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
24 | 240-1007054 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
25 | 240-1007055 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
26 | 240-1007014-Б4 |
Клапан впускной Подробнее
Дополнительная информация:
|
|||||||||||||||
| 26 | 240-1007014-Б7 |
Клапан впускной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
27 | 240-1003031 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
28 | 240-1003032-А |
Крышка головки цилиндров Подробнее
Дополнительная информация:
|
|||||||||||||||
| 29 | 240-1003033-14 |
Коллектор впускной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 240-1003264-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 243-1109210 |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 242-3509213 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 240-3707200 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 242-3707140-А |
Бачок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 50-1117028 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
36 | Д18-055-А |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||||
| 37 | КГ1/8.А12.016 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 2.5x10 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | M8-6gx20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | M8-6gx350 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 865Г06 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 50-1007102-А1 |
Ось коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 50-1007103-A |
Пружина оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
44 | 50-1007175-Б1 |
Винт регулировочный Подробнее
Дополнительная информация:
|
|||||||||||||||
| 45 | 50-1007182 |
Пробка оси коромысел Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 50-1007183 |
Шайба пробки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | 50-1007212-A4 |
Коромысло клапана со втулкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 240-1007151-Б |
Стойка передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 240-1007152-Б |
Стойка вторая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 240-1007185 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 1065Г06 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | Д02-063 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | 240-1007310-Б1 |
Штанга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 240-1007375-A1 |
Толкатель клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 240-1002430-Г |
Корпус сапуна Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
56 | 240-1002440 |
Фильтр Подробнее
Дополнительная информация:
|
|||||||||||||||
| 57 | 240-1002444-A1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
58 | 240-1003122-Б |
Колпак крышки Подробнее
Дополнительная информация:
|
|||||||||||||||
| 59 | M8-6gx16 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 865Г06 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | КГ3/8.А12.016 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 70-8115022-A |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | 50-1015598 |
Прокладка патрубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | M12-6H |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 65 | M8-6gx20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | M8-6gx30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 67 | M8-6gx35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 240-1022070-03 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | M8-6gx80 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 69 | M12-6gx85 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 70 | 865Г06 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 71 | 8.01.08КП |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 72 | 12.01.08КП |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 73 | 240-1111115-A |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 74 | 240-1111125-A1 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 75 | Рукав20x29-1.6 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | 20-32NORMA |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | XС-26.019 |
Хомут Подробнее
Дополнительная информация:
|
|
