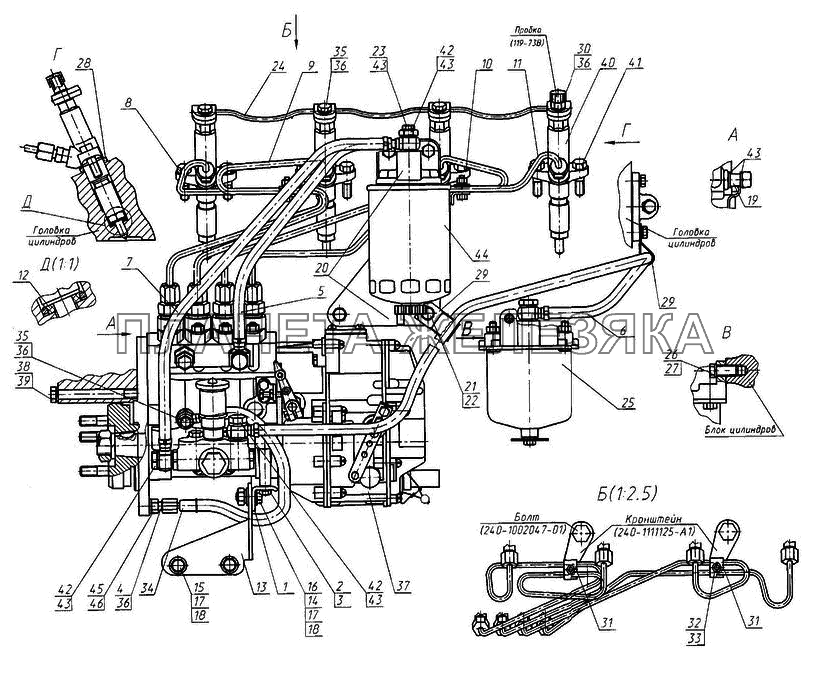

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 119-738 | Пробка |
|
||
 |
240-1002047-01 |
Болт Подробнее |
||
| 240-1111000-С1-01 |
УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ Подробнее |
|
||
| 240-1111125-А1 |
Кронштейн Подробнее |
|
||
| 1 | 260-1111109-Е |
Кронштейн Подробнее |
|
|
| 2 | M8-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 3 | 8.65Г.06 |
Шайба Подробнее |
|
|
| 4 | 260-3509232-01 |
Штуцер Подробнее |
|
|
| 5 | 245-1104180-A-03 |
ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ Подробнее |
|
|
| 6 | 245-1104180-A-06 |
ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ Подробнее |
|
|
| 7 | 245-1104180-A-09 |
ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ Подробнее |
|
|
 |
8 | 245-1104300-Г |
Топливопровод высокого давления 1-го цил. Подробнее |
|
 |
9 | 245-1104300-Г-01 |
Топливопровод высокого давления 2-го цил. Подробнее |
|
 |
10 | 245-1104300-Г-02 |
Топливопровод высокого давления 3-го цил. Подробнее |
|
 |
11 | 245-1104300-Г-03 |
Топливопровод высокого давления 4-го цил. Подробнее |
|
 |
12 | 245-1111020 |
Прокладка-экран Подробнее |
|
| 13 | 245-1111108-Д |
Кронштейн Подробнее |
|
|
| 14 | M10-6H.6.016(S16) |
Гайка Подробнее |
|
|
| 15 | M10-6gx20.88.35.016 |
БОЛТ Подробнее |
|
|
| 16 | M10-6gx25.88.35.016 |
БОЛТ Подробнее |
|
|
| 17 | 10.01.08КП.016 |
Шайба Подробнее |
|
|
| 18 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 19 | 245-1111113 |
Втулка защитная Подробнее |
|
|
 |
20 | 245-1117010-Г |
Корпус Подробнее |
|
| 21 | M10-6gx20.88.35.016 |
БОЛТ Подробнее |
|
|
| 22 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 23 | 245-1117105 |
Штуцер с пробкой Подробнее |
|
|
| 24 | 240-1104320-А2-02 |
Топливопровод Подробнее |
|
|
 |
25 | 240-1105010 |
Фильтр топливный грубой очистки Подробнее |
|
| 26 | M10-6gx25.88.35.016 |
БОЛТ Подробнее |
|
|
| 27 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 28 | 240-1111036-Б1 |
Кольцо Подробнее |
|
|
| 29 | 240-1111101-Б |
Хомутик Подробнее |
|
|
| 30 | 240-1111112 |
Штуцер Подробнее |
|
|
| 31 | 240-1111114 |
Колодка Подробнее |
|
|
| 32 | М6-6Н.6.016(S10) | Гайка |
|
|
| 33 | 6.65Г.06 | Шайба |
|
|
 |
34 | 240-3509150 |
Маслопровод Подробнее |
|
 |
35 | 36-1104787 |
Болт Подробнее |
|
| 36 | 36-1104788 |
Прокладка Подробнее |
|
|
| 37 | 772.1111005-01 |
Насос топливный (дляД-242С) Подробнее |
|
|
| 38 | М10-6gх120.88.35.016 | Болт |
|
|
| 39 | 10.65Г.06 |
Шайба Подробнее |
|
|
 |
40 | 171.1112010-01 |
Форсунка Подробнее |
|
| 41 | M10-6gx35.88.35.016 |
БОЛТ Подробнее |
|
|
| 42 | Д18-051-A |
Болт поворотного угольника Подробнее |
|
|
 |
43 | Д18-055-А |
Шайба Подробнее |
|
| 44 | ФТ020-1117010 |
Фильтр очистки топлива Подробнее |
|
|
| 45 | M10-6gx35.88.35.016 |
БОЛТ Подробнее |
|
|
| 46 | 10.65Г.06 |
Шайба Подробнее |
|
