| ← Ограждение вентилятора | Корпус сцепления → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3522-1317010-Б |

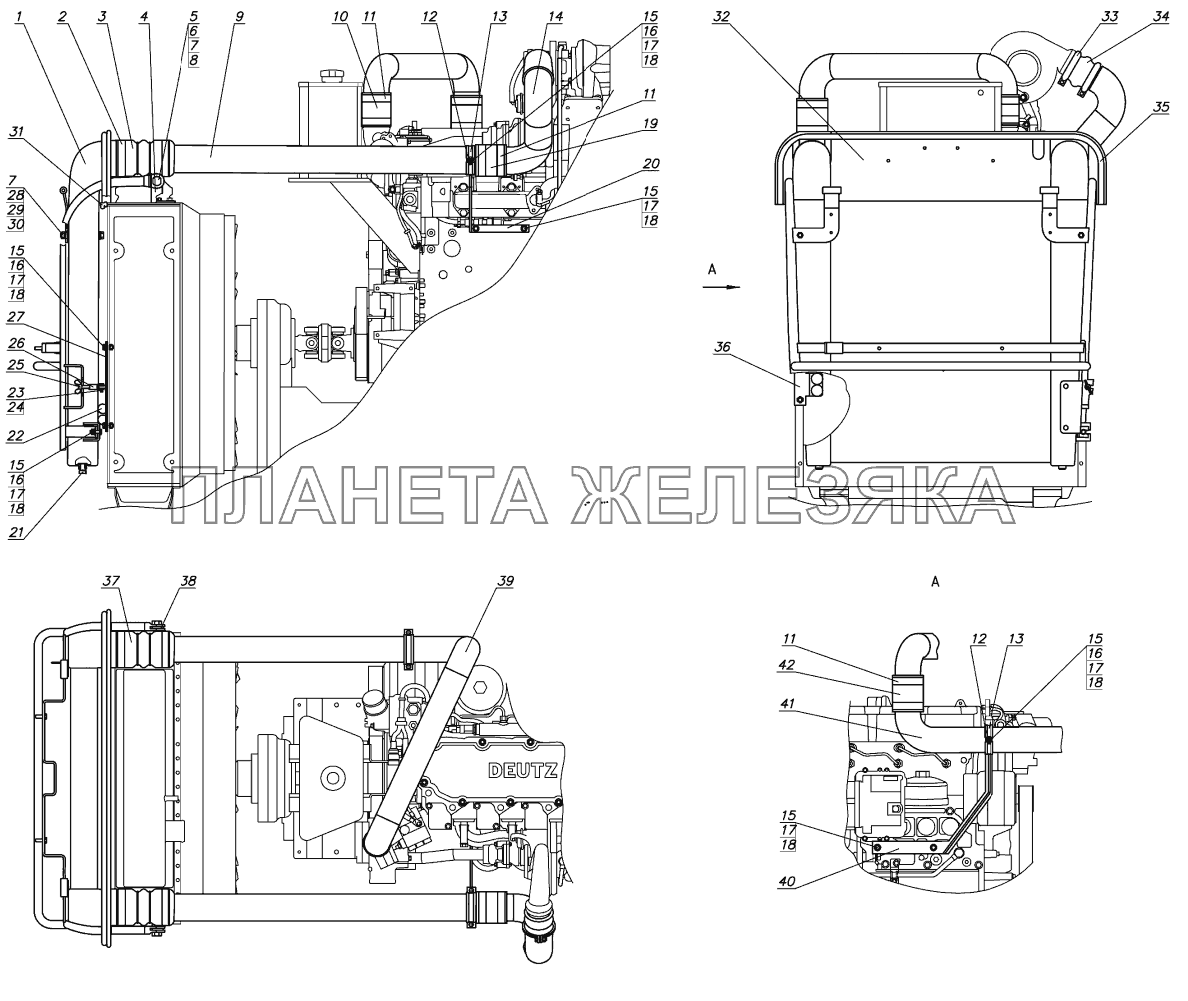

Установка охладителя Подробнее |
|
||
| 1 | 3033-1317100 |
Охладитель наддувочного воздуха Подробнее |
|
|
| 2 | 5000.19 |
Хомут с червячной резьбой 83-105/16 Подробнее |
|
|
| 3 | 1317.12 |
Патрубок силиконовый гофрированный Подробнее |
|
|
| 4 | 3522-1317111-01 |
Кронштейн Подробнее |
|
|
| 5 | 3522-1317113 |
Болт Подробнее |
|
|
| 6 | ГайкаМ10-6Н.04.019 |
Гайка Подробнее |
|
|
| 7 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 8 | Шплинт2,5х25.019 |
Шплинт Подробнее |
|
|
| 9 | 3522-1317930 |
Воздухопровод Подробнее |
|
|
| 10 | 1317.14 |
Патрубок силиконовый 70х100 синий Подробнее |
|
|
| 11 | 5000.18 |
Хомут с червячной резьбой 70-92/16 Подробнее |
|
|
| 12 | ПР-36-03 |
Уплотнитель УМ6а Подробнее |
|
|
| 13 | 3522-1317954 |
Кронштейн Подробнее |
|
|
| 14 | 3522-1317920 |
Воздухопровод Подробнее |
|
|
| 15 | БолтМ8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 16 | ГайкаМ8-6Н.6.019 |
Гайка Подробнее |
|
|
| 17 | ШайбаС8.01.019 |
Шайба Подробнее |
|
|
| 18 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 19 | 1317.01 |
Патрубок силиконовый Подробнее |
|
|
| 20 | 3522-1317960 |
Кронштейн Подробнее |
|
|
| 21 | ПробкаКГ1/4.А12.019 |
Пробка Подробнее |
|
|
| 22 | 70-3401093 |
Наконечник Подробнее |
|
|
| 23 | Шплинт2,5х12.019 |
Шплинт Подробнее |
|
|
| 24 | Палец6х22 |
Палец Подробнее |
|
|
| 25 | 3522-1317115 |
Стяжка Подробнее |
|
|
| 26 | 3522-1317121 |
Вилка Подробнее |
|
|
| 27 | 3522-1317125-01 |
Упор Подробнее |
|
|
| 28 | БолтМ10-6gх110.88.35.019 |
Болт Подробнее |
|
|
| 29 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
| 30 | Шайба10ОТ |
Шайба Подробнее |
|
|
| 31 | А37.08.045-14 |
Уплотнитель Подробнее |
|
|
| 32 | 3522-1317105-Б |
Кронштейн Подробнее |
|
|
| 33 | Хомут0429-4209 |
Стяжной хомут Подробнее |
|
|
| 34 | Компенсатор0429-2010 |
Компенсатор Подробнее |
|
|
| 35 | А37.08.045-15 |
Уплотнитель Подробнее |
|
|
| 36 | 3522-1317125 |
Упор Подробнее |
|
|
| 37 | 1317.13 |
Патрубок силиконовый гофрированный Подробнее |
|
|
| 38 | 3522-1317111 |
Кронштейн Подробнее |
|
|
| 39 | 3522-1317910 |
Воздухопровод Подробнее |
|
|
| 40 | 3522-1317950 |
Кронштейн Подробнее |
|
|
| 41 | 3522-1317900 |
Воздухопровод Подробнее |
|
|
| 42 | 1317.02 |
Патрубок силиконовый Подробнее |
|
