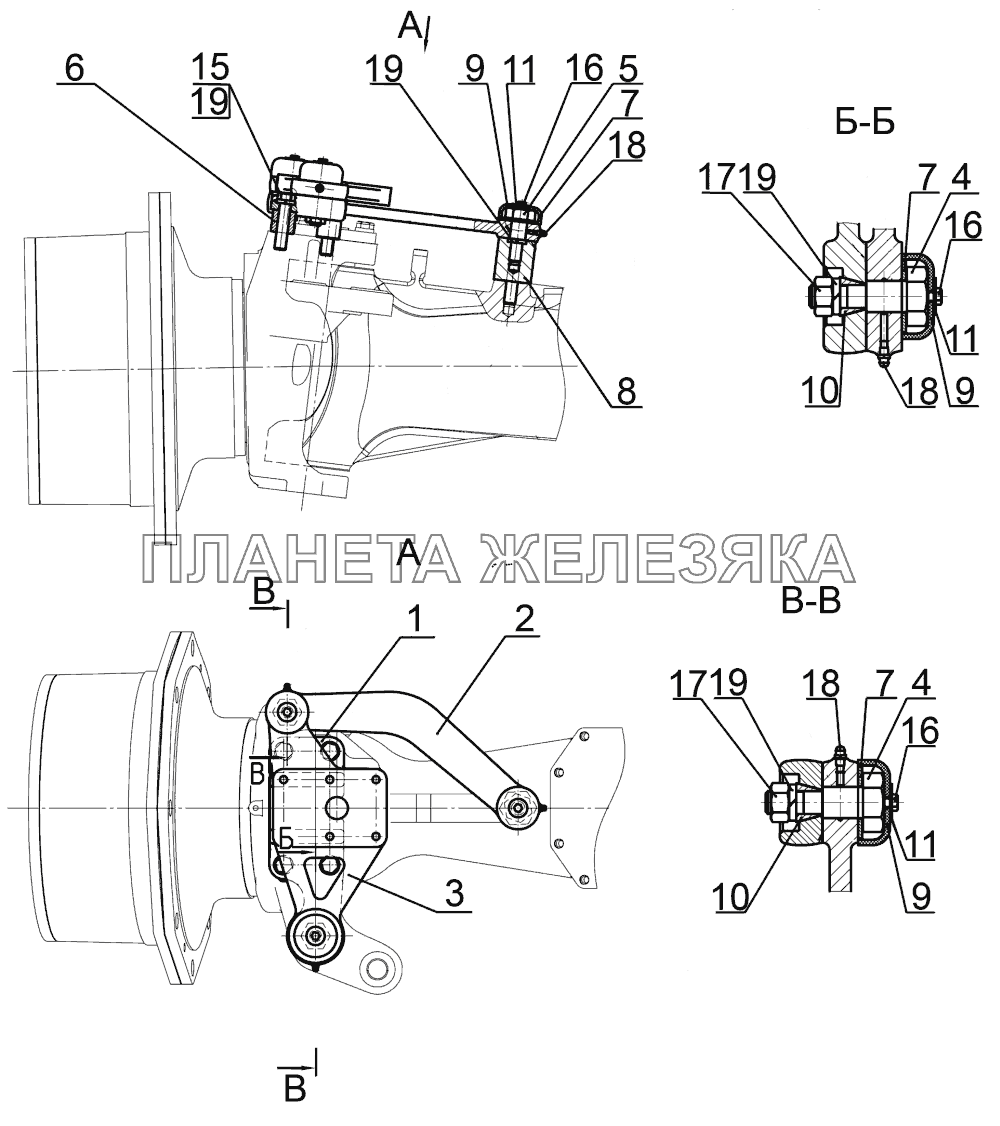

Механизм поворота крыла МТЗ-3522| ← Крылья передние | Подножка → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3520-8403050 |
Механизм поворота крыла Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 3520-8403055 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 3520-8403057 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 3520-8403058 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 3520-8403059 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 3520-8403059-01 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 3520-8403062 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 3520-8403064 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 3520-8403066 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 3520-8403071 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
10 | 1520-2308077 |
Втулка Подробнее
Дополнительная информация:
|
|||||||||||
| 11 | 2522-6105021 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | БолтМ16-6gх70.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | БолтМ6-6gх14.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | ГайкаМ16-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | Масленка1.1.Ц9.хр |
Масленка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | Шайба16ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
