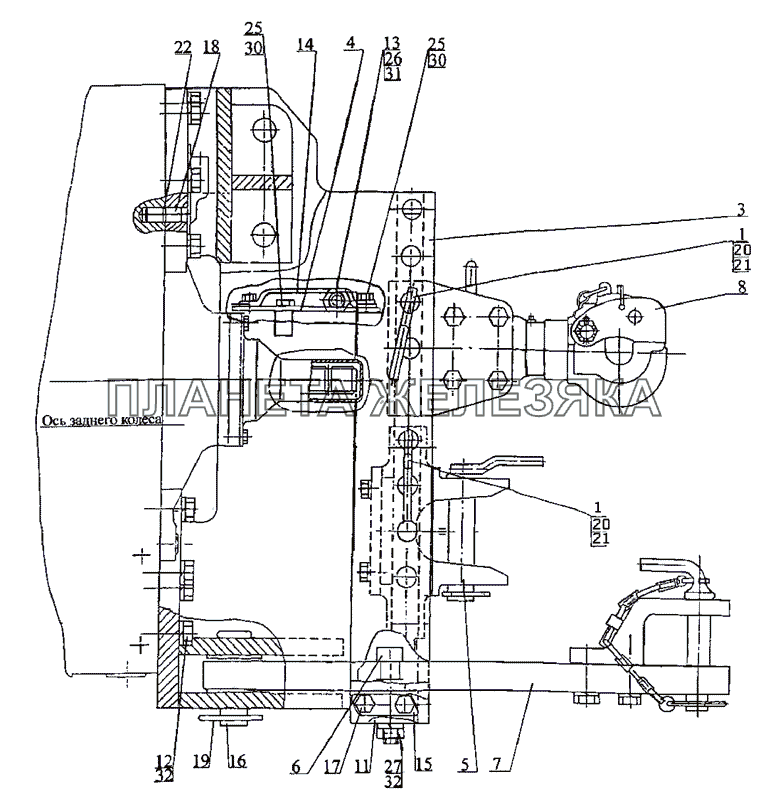

Тягово-сцепное устройство МТЗ-2522| ← Крюк с амортизатором | Вилка → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2522-2707010 |
Тягово-сцепное устройство Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 2522-2707030 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 2522-2707060 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 2522-2707100 |
Щиток Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 2522-2707110 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 2522-2707120 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 2522-2707150 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 2522-2707250 |
Крюк Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 2522-2707011 |
Поперечина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 70-4605036-03 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 2522-2707072 |
Стяжка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 2522-2707073 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 2522-2707076 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 2522-2707127 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 2522-2707133 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
18 | 50-4605027 |
Штифт Подробнее
Дополнительная информация:
|
|||||||||||
| 19 | 1321-2707042 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | А61.05.004 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
21 | А61.05.005 |
Чека Подробнее
Дополнительная информация:
|
|||||||||||
| 22 | 54.38.619 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | M6-6gx12.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | М16-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | М20-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | 6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 31 | 16ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 32 | 20ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
