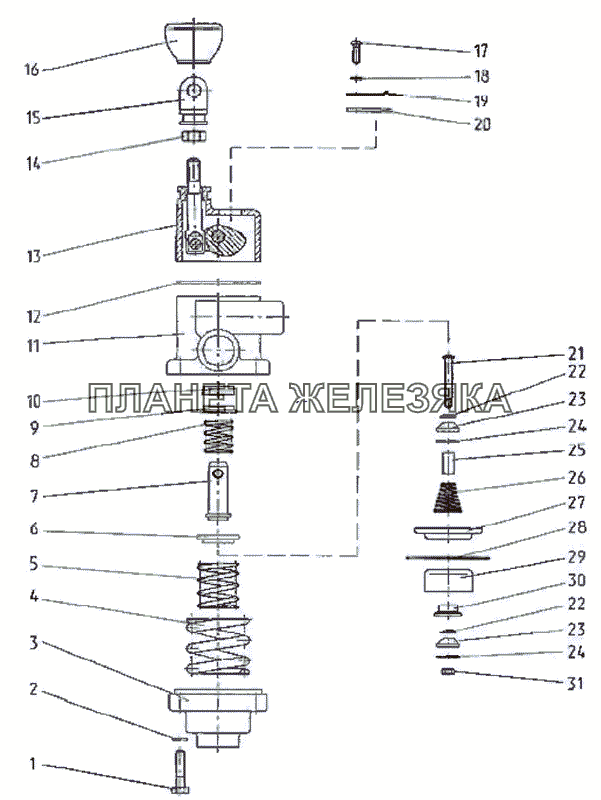

Кран тормозной двухпроводный МТЗ-2522


← Кран тормозной однопроводный Установка соединительной головки →
Кран тормозной двухпроводный МТЗ-2522
  Номер детали Наименование детали
80-3514010-02 Кран тормозной
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 010
80-3514020 Диафрагма в сборе
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 020
80-3514020-02 Диафрагма
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 020
А29.351.4010-02 Кран тормозной
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Примечание Нет
1 M6-6gx25.58.35.019 Болт
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 6
Примечание Нет
2 Шайба
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 6
Примечание Нет
3 80-3514083 Крышка
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 083
4 80-3514012 Пружина
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 012
5 80-3514014 Пружина
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 014
6 ШКЯМ188.00.005 Тарелка
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
7 ШКЯМ188.00.001 Шток
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
8 ШКЯМ188.00.006 Пружина
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
9 ШКЯМ188.00.003 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
10 80-3514062 Манжета
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 062
11 80-3514061 Корпус
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 061
12 ШКЯМ188.00.002 Прокладка
Подробнее
Дополнительная информация:
Примечание Нет
13 ШКЯМ188.01.000 Крышка с тягой
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
14 М8-6Н.6.019 Гайка
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Примечание Нет
15 80-3514017 Ушко
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 017
16 ШКЯМ251.00.016 Чехол
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
17 BM4-6gx12.58.019 Винт
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 2
Примечание Нет
18 4 Шайба ОСТ 37.001.115-75
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 2
Примечание Нет
19 80-3514018 Прижим
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 018
20 80-3514019 Клапан
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 019
21 80-3514023 Винт
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 023
22 80-3514025 Шайба
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 2
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 025
23 80-3514028 Клапан
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 2
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 028
24 80-3514027 Шайба
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 027
25 80-3514022 Трубка
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 022
26 80-3514024 Пружина
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 024
27 80-3514042 Тарелка пружины
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 042
28 80-3514044 Диафрагма
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 2
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 044
29 80-3514041 Стакан
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 041
30 80-3514043 Гильза
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Модель 80
Группа Тормоза
Подгруппа Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали 043
31 М4-6Н.6.019 Гайка
Подробнее
Дополнительная информация:
Кол-во на "2522ДВ, 2522.1, 2822ДЦ, 2822.1, 3022ДВ, 3022.1" 1
Примечание Нет
