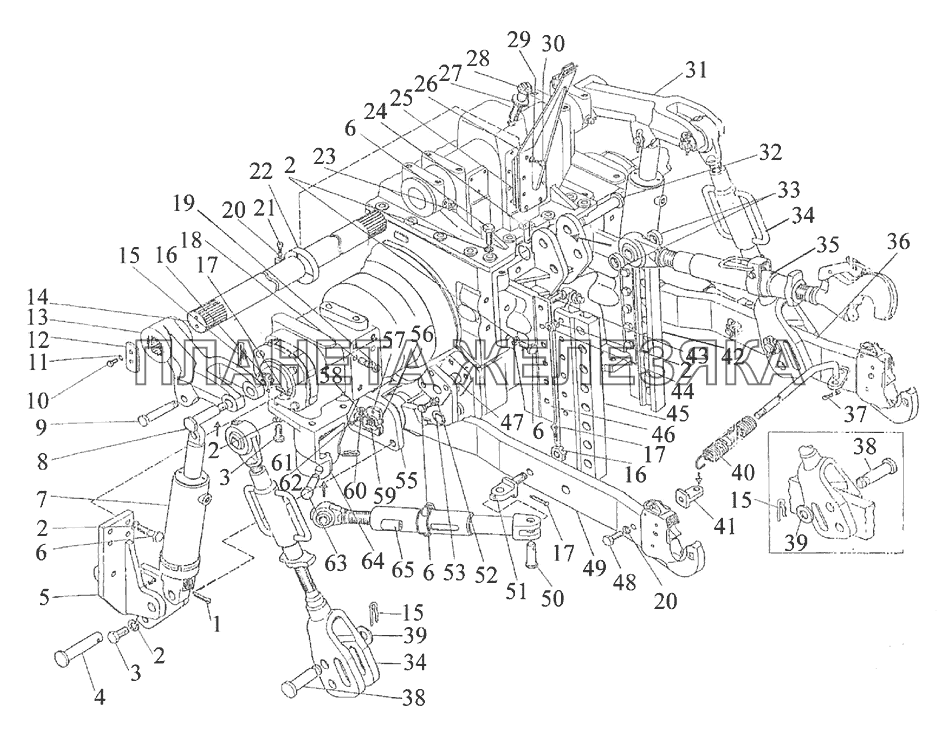

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6,3x50 |
Шплинт Подробнее |
|
|
| 2 | ШП20 |
Шайба Подробнее |
|
|
| 3 | 680-2707024 |
Болт Подробнее |
|
|
| 4 | 1522-4605009 |
Палец Подробнее |
|
|
| 5 | 2022-4605016-А |
Кронштейн левый Подробнее |
|
|
| 5 | 2022-4605016-А-01 |
Кронштейн правый Подробнее |
|
|
 |
6 | 70-4605036 |
Болт Подробнее |
|
| 7 | Ц90х250.010 |
Гидроцилиндр Подробнее |
|
|
| 8 | 1522-4605008 |
Палец Подробнее |
|
|
| 9 | 1522-4605037 |
Палец Подробнее |
|
|
| 10 | М12x25 |
Болт Подробнее |
|
|
| 11 | ШП 12 |
Шайба Подробнее |
|
|
| 12 | 1522-4605024 |
Шайба Подробнее |
|
|
| 13 | 1522-4605021 |
Рычаг Подробнее |
|
|
| 14 | 1522-4605023 |
Вал Подробнее |
|
|
 |
15 | А61.07.001 |
Шплинт Подробнее |
|
 |
16 | А04.02.020 |
Гайка Подробнее |
|
| 17 | 6,3x36 |
Шплинт Подробнее |
|
|
 |
18 | 50-4605027 |
Штифт Подробнее |
|
| 19 | 54.38.619 |
Кольцо Подробнее |
|
|
| 20 | ШП 10 |
Шайба Подробнее |
|
|
| 21 | М10x45 |
Болт Подробнее |
|
|
| 22 | 1522-4605025 |
Эксцентрик Подробнее |
|
|
| 23 | 1.3Ц9х.р. |
Масленка Подробнее |
|
|
| 24 | А61.05.100-05 |
Чека Подробнее |
|
|
| 25 | 1522-2401028 |
Прокладка Подробнее |
|
|
| 26 | 1522-4605145 |
Крышка Подробнее |
|
|
| 27 | 1522-4605149 |
Гайка Подробнее |
|
|
| 28 | BOSCH R917001941 |
Датчик позиционный Подробнее |
|
|
| 29 | ШП8 |
Шайба Подробнее |
|
|
| 30 | М8х25 |
Болт Подробнее |
|
|
| 31 | 1522-4605021-01 |
Рычаг Подробнее |
|
|
| 32 | 1522-4605036 |
Палец Подробнее |
|
|
| 33 | 1522-4605091 |
Втулка Подробнее |
|
|
| 34 | 1522-4605060 |
Раскос Подробнее |
|
|
| 35 | 1522-4605090 |
Тяга верхняя Подробнее |
|
|
| 36 | 1522-4605030 |
Тяга нижняя Подробнее |
|
|
| 37 | 3,2x25 |
Шплинт Подробнее |
|
|
| 38 | 1522-4605033 |
Палец Подробнее |
|
|
| 39 | 1522-4605032 |
Шайба Подробнее |
|
|
| 40 | 090243 |
Штанга Подробнее |
|
|
| 41 | 1522-4605038 |
Проушина Подробнее |
|
|
| 42 | 2022-2707062 |
Направляющая Подробнее |
|
|
| 43 | 1522-2707149-01 |
Болт Подробнее |
|
|
| 44 | М20х1,5 |
Гайка Подробнее |
|
|
| 45 | 2022-2707062-01 |
Направляющая Подробнее |
|
|
| 46 | 1522-2707061Б |
Кронштейн Подробнее |
|
|
| 47 | 1220-4605507 |
Штифт Подробнее |
|
|
| 48 | М10x50 |
Болт Подробнее |
|
|
| 49 | 1522-4605035 |
Тяга нижняя Подробнее |
|
|
| 50 | 1522-4605121 |
Палец Подробнее |
|
|
| 51 | 1522-4605034 |
Проушина Подробнее |
|
|
| 52 | ШП 16 |
Шайба Подробнее |
|
|
| 53 | 1522-4605039 |
Втулка Подробнее |
|
|
| 55 | 2022-4605011 |
Кронштейн левый Подробнее |
|
|
| 55 | 2022-4605011-01 |
Кронштейн правый Подробнее |
|
|
| 56 | 1522-4605701 |
Скоба Подробнее |
|
|
| 57 | 1522-4605702 |
Втулка Подробнее |
|
|
| 58 | BOSCH R91700165 |
Датчик силовой Подробнее |
|
|
| 59 | 1522-4605006 |
Крышка Подробнее |
|
|
| 60 | 70-3723042-01 |
Втулка Подробнее |
|
|
| 61 | ШЧ 10 |
Шайба Подробнее |
|
|
| 62 | ВМ 10x35 |
Винт Подробнее |
|
|
| 63 | 1220-4605084-01 |
Палец Подробнее |
|
|
| 64 | 2022-4605012 |
Кронштейн левый Подробнее |
|
|
| 64 | 2022-4605012-01 |
Кронштейн правый Подробнее |
|
|
| 65 | 1522-4605120 |
Стяжка Подробнее |
|
