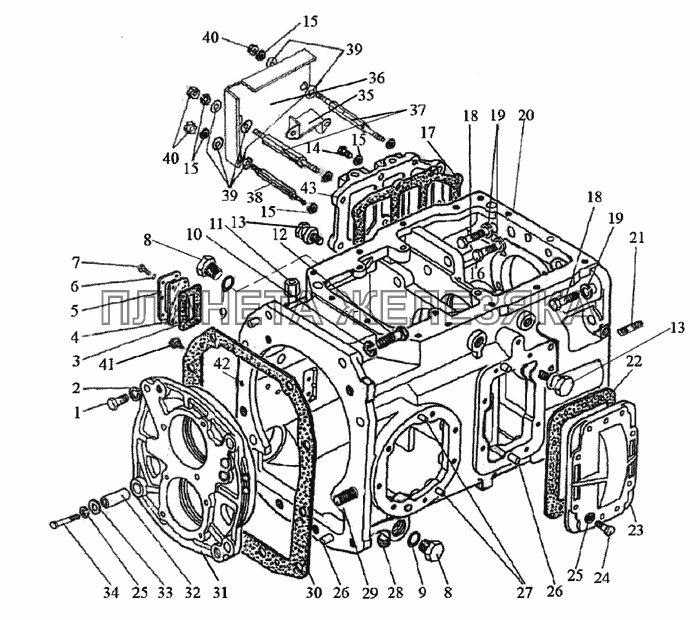

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1222-1700010 |
Коробка передач в сборе Подробнее |
|
||
 |
1 | М16х45 |
Болт Подробнее |
|
| 2 | ШП16 |
Шайба Подробнее |
|
|
| 3 | 85-4608086-Б |
Уплотнитель Подробнее |
|
|
 |
4 | 85-4608087-Б |
Указатель Подробнее |
|
| 5 | 85-4608088-Б |
Корпус Подробнее |
|
|
| 6 | ШП6 |
Шайба Подробнее |
|
|
| 7 | М6х16 |
Винт Подробнее |
|
|
| 8 | 80-4608021 |
Заглушка Подробнее |
|
|
| 9 | 027-032-30-1-4 |
Кольцо Подробнее |
|
|
| 10 | ШП20 |
Шайба Подробнее |
|
|
| 11 | 1221-1737099 |
Штуцер Подробнее |
|
|
 |
12 | 70-4605036 |
Болт Подробнее |
|
| 13 | 50-1002318-Б |
Рым Подробнее |
|
|
| 14 | М10x35 |
Болт Подробнее |
|
|
| 15 | ШП10 |
Шайба Подробнее |
|
|
| 16 | 1221-2401011-02 |
Болт Подробнее |
|
|
| 17 | 80-1701399-Б |
Прокладка Подробнее |
|
|
| 18 | 1221-2401011-01 |
Болт М18х60 Подробнее |
|
|
| 19 | ШП18 |
Шайба Подробнее |
|
|
| 20 | 2022-1701025-Б |
Корпус Подробнее |
|
|
| 21 | 1522-1701525 |
Шпилька Подробнее |
|
|
| 22 | 2022-1701456 |
Прокладка Подробнее |
|
|
| 23 | 2022-1701454 |
Крышка Подробнее |
|
|
| 24 | М12x30 |
Болт Подробнее |
|
|
| 25 | ШП12 |
Шайба Подробнее |
|
|
 |
26 | Д01-015 |
Штифт установочный Подробнее |
|
| 27 | ШЦК 10x25 |
Штифт Подробнее |
|
|
| 28 | "ПК КГ 3/8""" |
Пробка Подробнее |
|
|
| 29 | 80-1701525 |
Шпилька Подробнее |
|
|
| 30 | 80-1701026 |
Прокладка Подробнее |
|
|
| 31 | 1222-1701034 |
Стакан Подробнее |
|
|
| 32 | 1222-1701071 |
Штифт Подробнее |
|
|
| 33 | 1222-1701072 |
Шайба Подробнее |
|
|
| 34 | М12x60 |
Болт Подробнее |
|
|
| 35 | 1221-1802089-А |
Скоба Подробнее |
|
|
| 36 | 1221-1802093 |
Щиток Подробнее |
|
|
| 37 | 1221-1802094 |
Шпилька Подробнее |
|
|
| 38 | 1221-1802094-01 |
Шпилька Подробнее |
|
|
| 39 | ШЧ10 |
Шайба Подробнее |
|
|
| 40 | М10 |
Гайка Подробнее |
|
|
| 41 | "КГ1/8"".А12.019" |
Пробка Подробнее |
|
|
| 42 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 43 | 1221-1802016 |
Крышка Подробнее |
|
