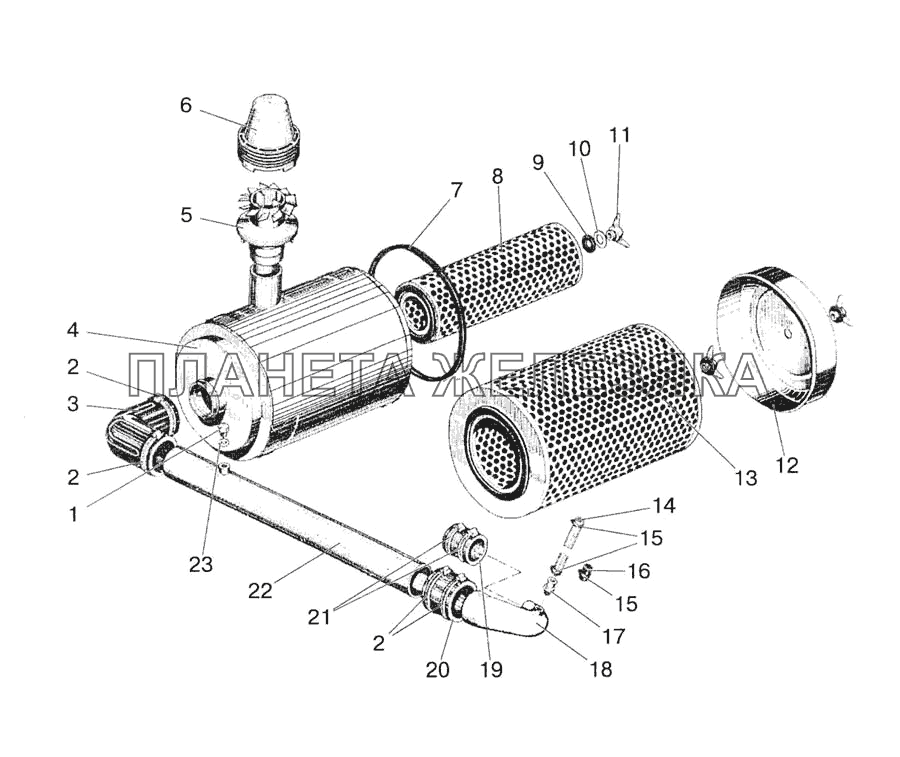

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 142-1109110 |
Хомут в сборе Подробнее |
|
||
| 245-1109310 |
Гайка со втулкой, осью винта и пальцем в сборе Подробнее |
|
||
| 245-1109315 |
Шайба со втулкой и осью винта в сборе Подробнее |
|
||
| 260-1109010 |
Воздухоочиститель в сборе Подробнее |
|
||
| 260-1109015 |
Воздухоочиститель в сборе Подробнее |
|
||
| 260-1109400 |
Труба в сборе Подробнее |
|
||
 |
А53.21.000-02 |
Моноциклон Подробнее |
||
| 1 | 50-1117028 |
Пробка Подробнее |
|
|
| 2 | ХЧП10-04(ХС-101) |
Хомут стяжной Подробнее |
|
|
| 3 | 260-1109002-А |
Патрубок Подробнее |
|
|
| 4 | 260-1109035 |
Корпус Подробнее |
|
|
| 5 | А53.21.001-02 |
Патрубок Подробнее |
|
|
| 6 | А53.21.002-02 |
Колпак Подробнее |
|
|
| 7 | 285х6х6-2а |
Кольцо Подробнее |
|
|
| 8 | 260-1109300-01 |
Фильтр-патрон Подробнее |
|
|
| 9 | 245-1109317 |
Прокладка Подробнее |
|
|
| 10 | 245-1109316 |
Шайба Подробнее |
|
|
| 11 | 245-1109311 |
Гайка Подробнее |
|
|
| 12 | 260-1109250 |
Поддон Подробнее |
|
|
 |
13 | 260-1109300 |
Фильтр-патрон Подробнее |
|
| 14 | 18х29-600-1,3(2) |
Рукав Подробнее |
|
|
| 15 | ХЧП10(ХС-26) |
Хомут стяжной Подробнее |
|
|
| 15 | ХЧП10(ХС-26) |
Хомут стяжной Подробнее |
|
|
| 16 | 260-1109008 |
Пробка Подробнее |
|
|
| 17 | 242-3509213 |
Штуцер Подробнее |
|
|
| 18 | 260-1109402 |
Патрубок Подробнее |
|
|
| 19 | 70-81-60-0,2(2) |
Рукав Подробнее |
|
|
| 20 | 245-1008029 |
Патрубок Подробнее |
|
|
| 21 | ХЧП10-03(ХС-78) |
Хомут стяжной Подробнее |
|
|
| 22 | 260-1109410 |
Труба Подробнее |
|
|
| 23 | D18-055-А-01 |
Кольцо уплотнительное Подробнее |
|
