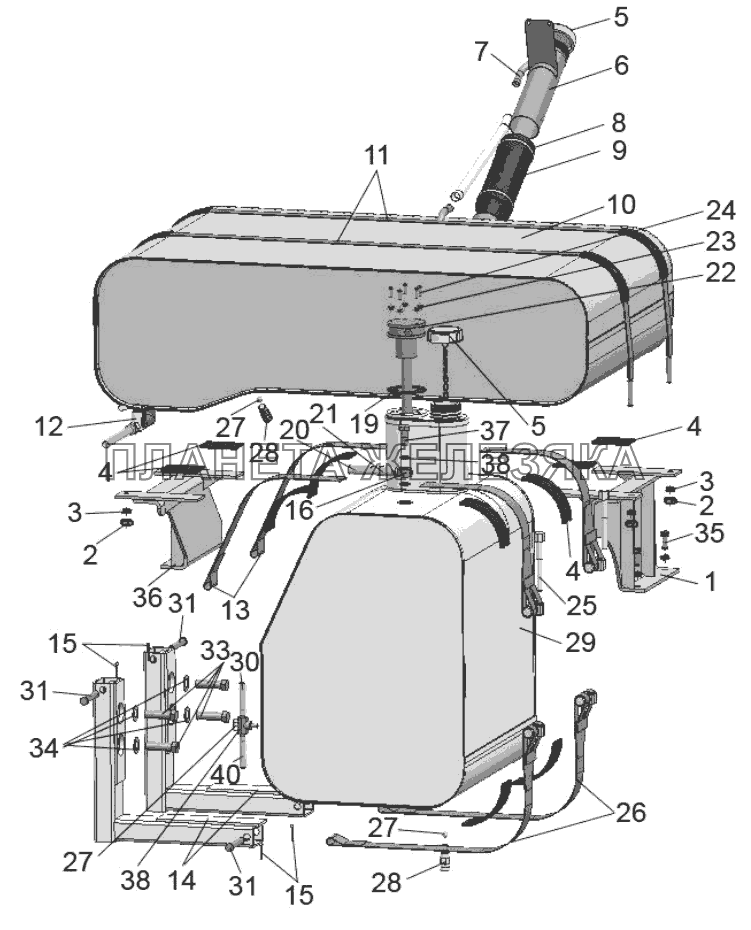

Топливные баки МТЗ-1523.6| ← Установка двигателя | Управление подачей топлива → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1523.5-1101000 |
Бак топливный Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 1522-1101080 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | Шайба10.ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | ПР-43-02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 082-1103010 |
Пробка Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | 1522-1101060 |
Горловина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 85-1101002 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | ХС-66 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 70-1101035-Б-01 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 1522-1101010-01 |
Бак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1522-1101090 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | ПП6-1-O |
Кран ПП6-1-O Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 1522-1101140-01 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 1522-1101118 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | Шплинт3,2х18.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 3522-1101310 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 1522-3806026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 3022-1101002-01 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
21 | 16-27 |
Хомут Подробнее
Дополнительная информация:
|
|||||||||||||
| 22 | ДОТ.6804-02 |
Датчик объема топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 80-1101067 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | ВинтВ.М5-6gх35.58.019 |
Винт В.М5-6gх35.58.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 1522-1101005 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 1522-1101140 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 11,112-100 |
Шарик Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
28 | 822-1101081 |
Штуцер Подробнее
Дополнительная информация:
|
|||||||||||||
| 29 | 1522.5-1101210 |
Бак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 920-1101210-03 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 1522-1101125 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 1522-1101136-03 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | БолтМ16-6gх50.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | Шайба16.ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | БолтМ10-6gх25.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 1522-1101070 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
37 | Д18-051 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 38 | РМ14 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 920-1101250-01 |
Топливопровод Подробнее
Дополнительная информация:
|
|
