| ← Гидросистема | Гидросистема → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Е1525.6-4600010 |

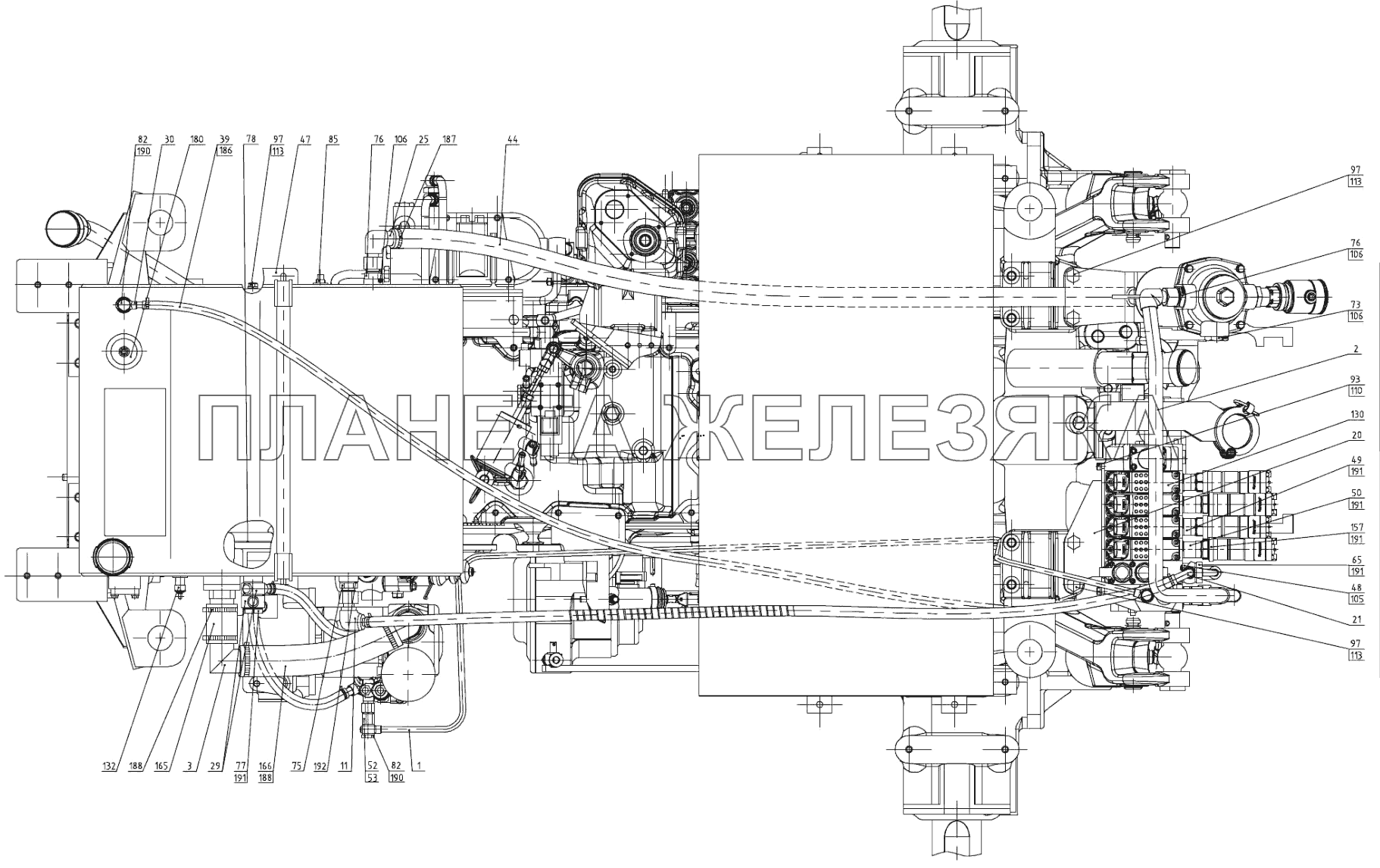

Гидросистема Подробнее |
|
||
| 1 | Е1525.6-4607025 |
Труба Подробнее |
|
|
| 2 | E2122.6-4607020 |
Труба Подробнее |
|
|
| 3 | 1525.6-4607050 |
Труба Подробнее |
|
|
| 4 | 1525.6-4608230 |
Стяжка Подробнее |
|
|
| 5 | 1525.6-4608310 |
Бак Подробнее |
|
|
| 6 | 1525.6-4608510 |
Фильтр Подробнее |
|
|
| 10 | 3022-4607120 |
Тройник Подробнее |
|
|
| 11 | 3022-4607270 |
Патрубок Подробнее |
|
|
| 12 | 3022-4607280 |
Штуцер Подробнее |
|
|
| 15 | 2422-4604010 |
Привод насоса Подробнее |
|
|
| 17 | 2422-4607050 |
Труба Подробнее |
|
|
| 20 | Е2122.6-4607015 |
Кронштейн Подробнее |
|
|
| 21 | Е2122.6-4607030 |
Труба Подробнее |
|
|
| 25 | 680-4607510 |
Патрубок Подробнее |
|
|
| 28 | 85-4216125 |
Маслопровод Подробнее |
|
|
| 29 | С80-4607380 |
Труба Подробнее |
|
|
| 30 | Ф80-3407720 |
Маслопровод Подробнее |
|
|
| 37 | Е1525.6-4607061 |
Шланг Подробнее |
|
|
| 38 | Е1525.6-4607061-01 |
Шланг Подробнее |
|
|
| 39 | Е1525.6-4607061-02 |
Шланг Подробнее |
|
|
| 41 | Е1525.6-4607062 |
Шланг Подробнее |
|
|
| 42 | Е1525.6-4607062-01 |
Шланг Подробнее |
|
|
| 43 | Е1525.6-4607062-02 |
Шланг Подробнее |
|
|
| 44 | Е1525.6-4607063 |
Шланг Подробнее |
|
|
| 46 | 1525.6-4608237 |
Кронштейн Подробнее |
|
|
| 47 | 1525.6-4608238 |
Кронштейн Подробнее |
|
|
| 48 | 3022-4607052 |
Штуцер Подробнее |
|
|
| 49 | 3022-4607117 |
Переходник Подробнее |
|
|
| 50 | 3022-4607117-01 |
Переходник Подробнее |
|
|
| 51 | 2822-4607012 |
Штуцер Подробнее |
|
|
| 52 | 2822-4607013 |
Штуцер Подробнее |
|
|
| 53 | 2822-4607016 |
Кольцо уплотнительное Подробнее |
|
|
| 55 | 2522-4607012-Б |
Штуцер Подробнее |
|
|
| 56 | 2522-4607013 |
Штуцер Подробнее |
|
|
| 57 | 2422-4607053 |
Штуцер Подробнее |
|
|
| 58 | 2122.6-4607071 |
Болт Подробнее |
|
|
| 60 | Р1523-4607059-02 |
Шланг Подробнее |
|
|
| 61 | Р1523-4607059-07 |
Шланг Подробнее |
|
|
| 62 | Р1523-4607059-08 |
Шланг Подробнее |
|
|
| 63 | Р1523-4607122 |
Кронштейн Подробнее |
|
|
| 65 | 1522-4607011-А |
Болт Подробнее |
|
|
| 66 | 1522-4608234 |
Прокладка Подробнее |
|
|
| 68 | 1021-4803158 |
Переходник Подробнее |
|
|
| 69 | 923-3723012 |
Хомутик Подробнее |
|
|
| 70 | 921-4608216 |
Штуцер Подробнее |
|
|
| 72 | 680-4607141 |
Тройник Подробнее |
|
|
| 73 | 80-4608021 |
Заглушка Подробнее |
|
|
| 74 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 75 | П80-4607016 |
Штуцер Подробнее |
|
|
| 76 | С80-4607034 |
Штуцер Подробнее |
|
|
| 77 | С80-4607332 |
Болт Подробнее |
|
|
| 78 | 80-1601343 |
Прокладка Подробнее |
|
|
| 80 | 70-1405089 |
Штуцер Подробнее |
|
|
 |
82 | Д18-051 |
Болт Подробнее |
|
| 84 | ПР-43-02 |
Прокладка Подробнее |
|
|
| 85 | ПККГ3/8dm |
Пробка Подробнее |
|
|
| 93 | БолтМ8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 94 | БолтМ10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 95 | БолтМ12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 97 | БолтМ16-6gх32.88.35.019 |
Болт Подробнее |
|
|
| 100 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
| 102 | Кольцо017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 104 | Кольцо021-024-19-2-2 |
Кольцо Подробнее |
|
|
| 105 | Кольцо025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 106 | Кольцо027-032-30-1-4 |
Кольцо Подробнее |
|
|
| 107 | Кольцо030-034-25-2-2 |
Кольцо 030-034-25-2-2 Подробнее |
|
|
| 108 | Кольцо045-050-30-2-2 |
Кольцо Подробнее |
|
|
| 110 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 111 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 112 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 113 | Шайба16.ОТ |
Шайба Подробнее |
|
|
| 130 | SB23-EHS1R917010056 |
Блок интегральный Подробнее |
|
|
| 131 | 8700250.2 |
Датчик-гидросигнализатор ДГС-ДД-12-01-А Подробнее |
|
|
| 132 | 8700250.1 |
Датчик Подробнее |
|
|
| 133 | RSV12SM-WD/610044 |
Клапан Подробнее |
|
|
| 135 | AD001707 |
Клипс желтый G+ Подробнее |
|
|
| 136 | AD001708 |
Клипс желтый G- Подробнее |
|
|
| 137 | AD001705 |
Клипс зеленый V+ Подробнее |
|
|
| 138 | AD001706 |
Клипс зеленый V- Подробнее |
|
|
| 139 | AD001709 |
Клипс коричневый M+ Подробнее |
|
|
| 140 | AD001710 |
Клипс коричневый M- Подробнее |
|
|
| 141 | AD001699 |
Клипс красный R+ Подробнее |
|
|
| 142 | AD001700 |
Клипс красный R- Подробнее |
|
|
| 145 | AK000685 |
Кольцо резиновое ф1,78 Подробнее |
|
|
| 148 | AK000675 |
Комплект верхней крышки Подробнее |
|
|
| 151 | AK000674 |
Крышка муфты Подробнее |
|
|
| 155 | AD000894 |
Маслосборник Подробнее |
|
|
| 157 | AD005370 |
Муфта Подробнее |
|
|
| 158 | МуфтаDу=20мм |
Муфта Подробнее |
|
|
| 161 | AK000679 |
Переходник D82 Подробнее |
|
|
| 165 | 4600.921 |
Рукав всасывающий Подробнее |
|
|
| 166 | 4600.922 |
Рукав всасывающий Подробнее |
|
|
| 167 | 4600.126 |
Рукав высокого давления Подробнее |
|
|
| 168 | 4600.133 |
Рукав высокого давления Подробнее |
|
|
| 169 | 4600.005 |
Рукав высокого давления Подробнее |
|
|
| 170 | 2422-4607140 |
Рукав высокого давления Подробнее |
|
|
| 173 | 4600.751 |
Спираль защитная Подробнее |
|
|
| 175 | AD004342 |
Тройник Подробнее |
|
|
| 177 | P163323 |
Фильтр Подробнее |
|
|
| 178 | P763529 |
Фильтр Подробнее |
|
|
| 180 | ФС-01 |
Фильтр - сапун ФС-01 Подробнее |
|
|
| 182 | AK000673 |
Фитинг Подробнее |
|
|
| 183 | AK000677 |
Фитинг Подробнее |
|
|
| 186 | 5000.02 |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 187 | 5000.04 |
Хомут Подробнее |
|
|
| 188 | 5100.17 |
Хомут/Clamp NORMA GBS М 53/20 W2 Подробнее |
|
|
| 190 | 4600.18 |
Шайба РМ14 Подробнее |
|
|
| 191 | 4600.21 |
Шайба РМ22 Подробнее |
|
|
| 192 | 4600.22 |
Шайба РМ24 Подробнее |
|
