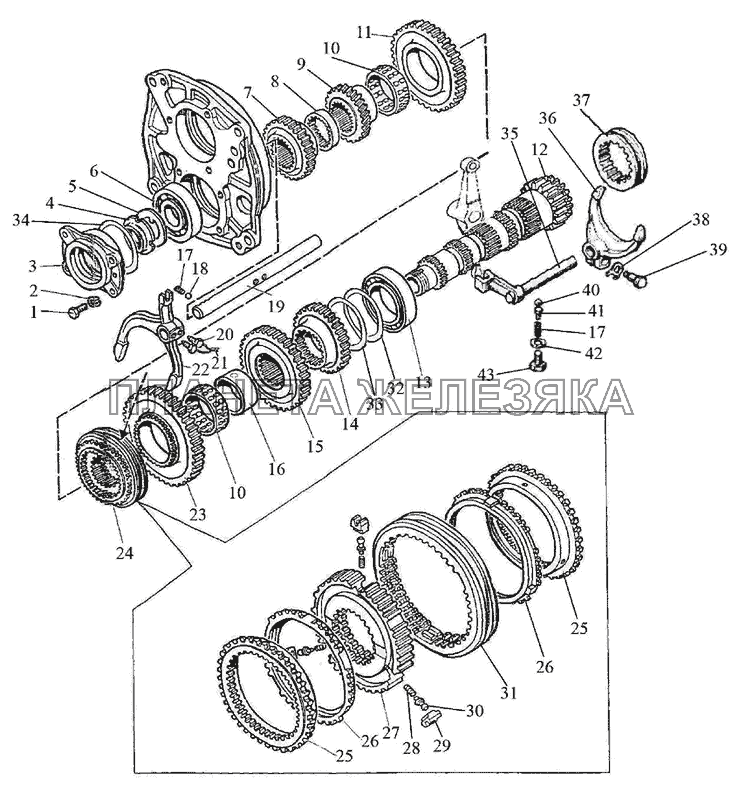

| ← Вал первичный | Вал пониженных передач и заднего хода → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1222-1701190-01 |
Вал промежуточный Подробнее |
|
||
| 1 | М10x30 |
Болт Подробнее |
|
|
| 2 | ШП10 |
Шайба Подробнее |
|
|
| 3 | 2022-1701151 |
Стакан Подробнее |
|
|
| 4 | 80-1701047 |
Гайка Подробнее |
|
|
| 5 | 80-1701186 |
Шайба Подробнее |
|
|
| 6 | 6-311АШ1 |
Подшипник Подробнее |
|
|
| 7 | 1222-1701217 |
Шестерня Подробнее |
|
|
| 8 | 1222-1701213 |
Втулка Подробнее |
|
|
| 9 | 1523К-1701219 |
Шестерня Подробнее |
|
|
| 10 | 3КК 78х89х38Е |
Подшипник Подробнее |
|
|
| 11 | 1222-1701214 |
Шестерня Подробнее |
|
|
| 12 | 1222-1701182 |
Вал-шестерня Подробнее |
|
|
| 13 | 3514Н |
Подшипник Подробнее |
|
|
| 14 | 1222-1701218 |
Шестерня Подробнее |
|
|
| 15 | 1222-1701216 |
Шестерня Подробнее |
|
|
| 16 | 1222-1701046 |
Втулка Подробнее |
|
|
| 17 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 18 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 19 | 1222-1702087 |
Поводок Подробнее |
|
|
| 20 | 220-1702061 |
Болт Подробнее |
|
|
| 21 | 1,6-О-С |
Проволока Подробнее |
|
|
| 22 | 1222-1702089 |
Вилка Подробнее |
|
|
| 23 | 1523-1701212 |
Шестерня Подробнее |
|
|
| 24 | 1222-1701400 |
Синхронизатор Подробнее |
|
|
| 24 | GT-C 114, 3.28434.3 |
Синхронизатор Подробнее |
|
|
| 25 | 1222-1701393 |
Кольцо коническое Подробнее |
|
|
| 26 | 1222-1701390 |
Кольцо блокировочное Подробнее |
|
|
| 27 | 1222-1701392 |
Каретка Подробнее |
|
|
| 28 | 1222-1701396 |
Пружина Подробнее |
|
|
| 29 | 1222-1701397 |
Толкатель Подробнее |
|
|
| 30 | 1222-1701398 |
Фиксатор Подробнее |
|
|
| 31 | 1222-1701394 |
Муфта Подробнее |
|
|
| 32 | 1222-1701223 |
Шайба Подробнее |
|
|
| 33 | 1222-1701223-01 |
Шайба Подробнее |
|
|
| 34 | 1222-1701033 |
Шайба Подробнее |
|
|
| 35 | 1520-1702038 |
Поводок Подробнее |
|
|
| 36 | 85-1702034 |
Вилка Подробнее |
|
|
| 37 | 1520-17021184 |
Муфта Подробнее |
|
|
| 38 | 80-1702311 |
Шайба Подробнее |
|
|
| 39 | 80-1702108 |
Болт Подробнее |
|
|
| 40 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 41 | 80-1704039 |
Направляющая Подробнее |
|
|
| 42 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 43 | 85-1702051 |
Шайба Подробнее |
|
|
| 44 | M12-6gx55.88.35.019 |
Болт Подробнее |
|
