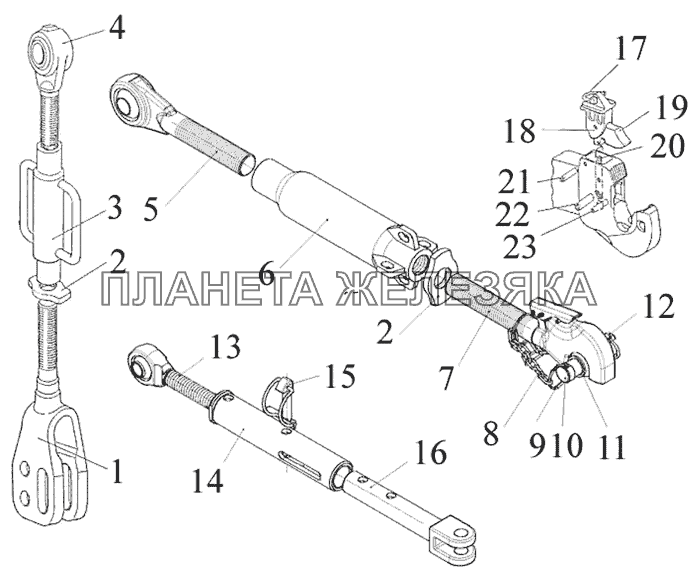

Узлы и элементы навесного устройства МТЗ-1523.4| ← Устройство навесное | Переднее навесное устройство → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1522-4605060 |
Раскос Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1522-4605090-Б |
Тяга верхняя Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1522-4605120 |
Стяжка Подробнее
Дополнительная информация:
|
|
||||||||||||
| 574935 |
Захват нижний Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 1522-4605080 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 1522-4605071 |
Контргайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 1522-4605071 |
Контргайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 1522-4605075 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 1522-4605065 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 1522-4605065-01 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 3022-4606215 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 1522-4605100 |
Захват Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | А61.08.001 |
Цепочка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | А61.03.002 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 1220-4605593 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | W1522-4605556 |
Шарнир Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | А61.05.100 |
Чека 9 звеньев Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 1522-4605125 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 1522-4605130 |
Направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 1522-4605140 |
Чека Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 1522-4605035 |
Тяга нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 200030 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 309928 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 309758 |
Защелка фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 308524 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 308520 |
Штифт упорный 10х36 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 099598 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 099435 |
Штифт 6х32 Подробнее
Дополнительная информация:
|
|
