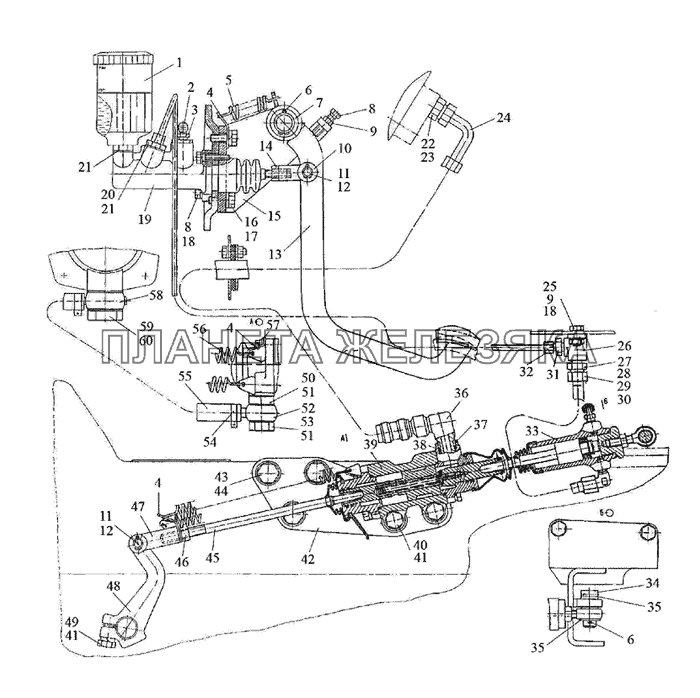

Управление сцеплением МТЗ-1523.4| ← Корпус сцепления | Цилиндр главный 2022-1602810 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1522-1602010 |
Управление сцеплением на переднем ходу Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 822-1602120 |
Бачок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 80-1602116 |
Ушко Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 70-4616033 зам |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 4x36 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 50-3406037 |
Шайба упорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | М8х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 822-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 3,2x18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 1522-1602090 |
Педаль Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 1522-1602030 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | М10x25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 10 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 8Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 2022-1602810 |
Цилиндр главный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 822-3503083 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
21 | Д18-055-А |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
| 22 | 1522-3407016 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 025-029-25-2-2 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 1522В-3407100-03 |
Рукав высокого давления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 80В-1602106-Б |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 822-3503155 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 2022-1602200 |
Рукав гибкий сцепления, тип 11 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 923-3503221 |
Ниппель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | Д80-4607212 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 822-3503701 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 2522-1602595 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 1523-1602550 |
Цилиндр рабочий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 16x40 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | С16 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 40-3405061-А |
Штуцер М20х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 40-3405062 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 017-022-30-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
39 | 80-1602510-01 |
Гидроусилитель Подробнее
Дополнительная информация:
|
|||||||||||||
| 40 | М12x90 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 12 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 1522-1602067 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | М16x50 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 16 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 1221В-1602112 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | М12х1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
47 | 50-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|||||||||||||
| 48 | 1522-1601219 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | М12х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 1522-1602034 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 40-4607038-А |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | С80-4607380 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
53 | 40-4607051 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 54 | ХС-21 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 1522-1602711 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
56 | 50-1605152 |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||||
| 57 | С8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 1221-3407130 |
Маслопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 1221-3407140-01 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 40-4607033-А |
Шайба Подробнее
Дополнительная информация:
|
|
