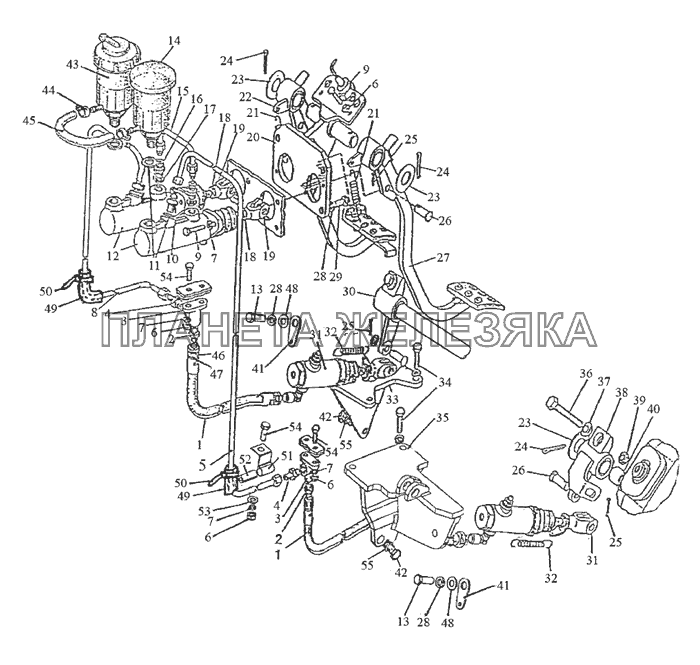

Управление «мокрыми» тормозами (вариант) МТЗ-1523.4| ← Управление тормозами, бачки тормозной жидкости | Управление «мокрыми» тормозами (вариант) → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1523М-3503700 |
Управление тормозами Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 923-3503200 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 822-3503155 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 80В-1602106-Б |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 822-3503701 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 1522-3503070 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
6 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1522-3503080 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | М8х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 822-3503084 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | Д18-055А |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | А73067386 |
Цилиндр «Meritor» Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | М10х30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 822-3503090 |
Бачок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 822-3503100 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 822-3503083 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 36-1104788 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 822-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 923-3503720 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 70-4616033 Зам. |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 923-3503730 |
Педаль правая Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
23 | 50-3503071 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
| 24 | 5x36 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 3,2x18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 923-3503740 |
Педаль левая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | М10x25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 1523М-3503045 |
Рычаг правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 822-1602550-Б |
Цилиндр рабочий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 50-1310158-Б |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 1523М-3503040-Б |
Кронштейн правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | М10x40 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 1523М-3503030-В |
Кронштейн левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 70-3503019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
37 | 70-3503018 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
| 38 | 1523М-3503025 |
Рычаг левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | М12х1,25 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 1523М-3503015 |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 923-1602116 |
Ушко Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | М12x40 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 822-3503090-01 |
Бачок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 12-20/9-C6W |
Хомут NORMA TORRO Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 822-3503098 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 923-3503221 |
Ниппель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | Д80-4607212 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | ШЧ10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 1522-3503703 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 80-3723045 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 48-1104016 |
Хомутик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 1522-2407317 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | ШЧ8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | ШП 12 |
Шайба Подробнее
Дополнительная информация:
|
|
