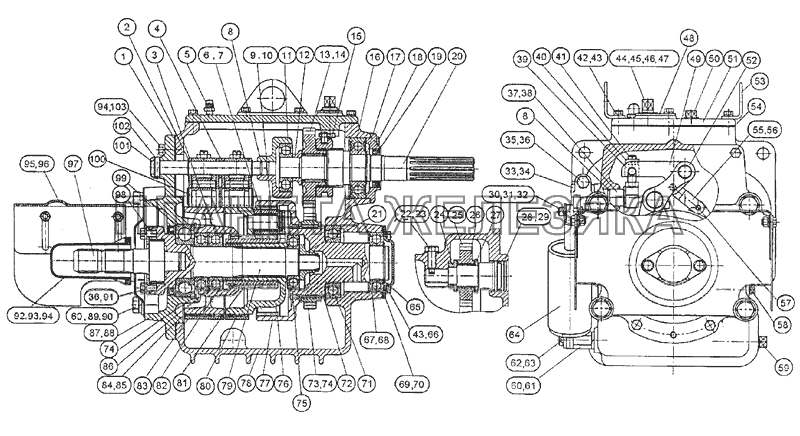

Редуктор переднего вала отбора мощности МТЗ-1523.4| ← Передний вал отбора мощности | Управление гидроприводом заднего ВОМ → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1521 -4209085 |
Рычаг Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1521-4209065 |
Рычаг Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1522-4209025 |
Редуктор Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1522-4209080 |
Рычаг Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 1521-4209042 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | С20 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 209А |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 1521-4209076 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | «MINTOR» TSSOG - 1/8 |
Сапун Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
6 | 70-4202024 |
Сателлит Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | КК20х26х34Е |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 021-025-25-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | 70-4202026 |
Ось Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 4x30.65Г |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 6-180306А1 УС 23 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 1521-4209031 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 1521-4209028 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 464607Е |
Подшипник 464607Е Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 1521-4209029 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 180308АС23 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 2С40 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1522-4209061 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 2.2-38x58-1 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 1522-4209027 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 70-4202083-A |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 50-1702046-A |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 1521-4209044 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 1521-4209034 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 1521-4209033 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 3КК35х43х35Е |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 1521-4209036 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 1521-4209032 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 038-046-46-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 3,2x18.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | С12.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 50-3503063 |
Ступица Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 1521-4209066 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | M12-6gx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 12 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 1521-4209040 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | СШ6х11 |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 1522-4209084 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 1522-4209082 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 1522-4209083 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | M8-6gx25.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 8Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 1521-4209086 |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 1521-4209087 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 70-1601114 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 017-022-30-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 1521-4209056 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 1521-4209081 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | ПК КГ 3/4 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 1522-4209057 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 2522-4209149 |
Стяжка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 80-4608073 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 1522-4209041 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 1521-4209078 |
Стяжка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 2.10x35.019 Ц9 хр. |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | ШЦК8х36 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | А12.019 КГ1/8 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | ПК КГ 3/8 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 16ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 1521-4209037 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 4x36.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | С16.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 80-4216100 |
Цилиндр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 2С50 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | M8-6gx20.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 210АУШ1 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 2С90 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 1521-4209038 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 1521-4209039 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 212АУШ1 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 1522-4209046 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 1521-4209047 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 2С110 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 208А |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 85-4202065 |
Водило Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
77 | 70-4202043 |
Шестерня коронная Подробнее
Дополнительная информация:
|
|||||||||||||
| 78 | 1522-4209026 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
79 | 80-4202017-Б |
Вал Подробнее
Дополнительная информация:
|
|||||||||||||
| 80 | 2522-4209125-01 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
81 | 70-4202032 |
Шестерня солнечная Подробнее
Дополнительная информация:
|
|||||||||||||
| 82 | 70-4202077 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 83 | 2522-4209125 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
84 | 85-4202033 |
Барабан Подробнее
Дополнительная информация:
|
|||||||||||||
| 85 | 2С68 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | 2С85 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | 1521-4209071 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 88 | 2.2-80X105-1 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 89 | М16-6gx32.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 90 | С16.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 91 | М10-6gx18.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 92 | 50-4202065-А |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 93 | М8-6gx16.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 94 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 95 | диам. 70-4202140 |
Ограждение Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 96 | С8.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 97 | 80-4202019-Б-02 |
Хвостовик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 98 | 80-4202081-А |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 99 | 60310А |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 100 | 2522-4209148 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 101 | 1521-4209072 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 102 | А8х30.65ГХим. Фос. прм. |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 103 | M10-6gx25.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
