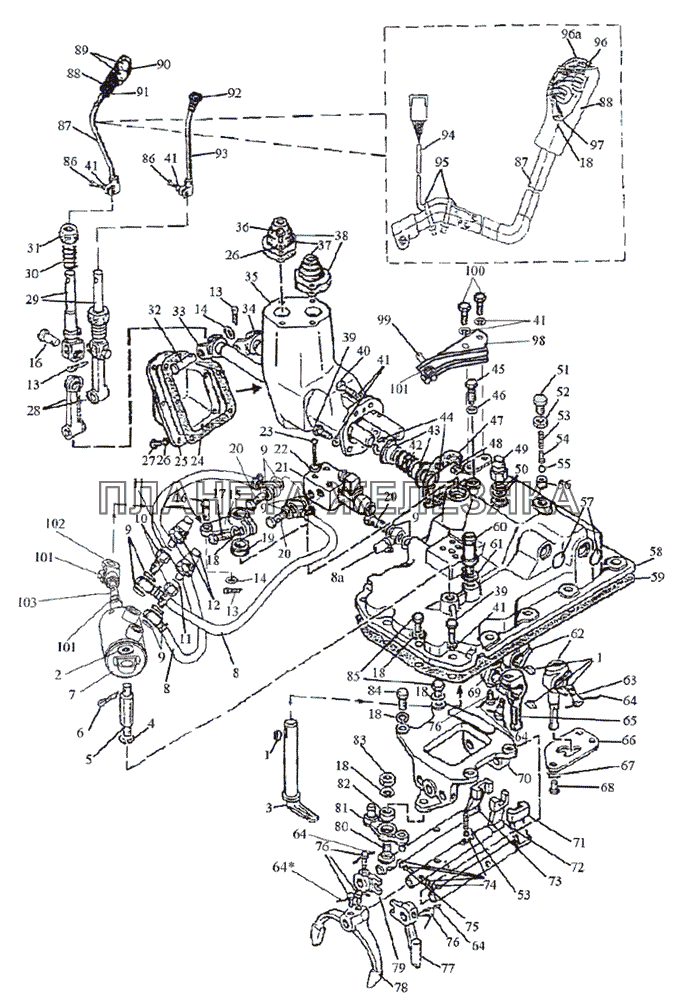

Механизм управления коробкой передач МТЗ-1523.4| ← Вал вторичный | Цилиндр → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1222-1702010-01 |
Механизм управления коробкой передач Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 6x10 |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | ШЧ16 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 1222-1702093 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | ШП16 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 1222-1702096 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 3,2x25 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 2102-4216110-Б |
Цилиндр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1222-1702130 |
Маслопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1222-1702130-01 |
Маслопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | Д18-055-А |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 1222-1702114 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 009-012-19-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
12 | ДСДМ-М |
Датчик сигнализатора давления Подробнее
Дополнительная информация:
|
|||||||||||||
| 13 | 3,2x18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 85-4619014 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 1222-1702092 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | М12x35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | ШП12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 2.2-25x42-1 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | Д18-051 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 21 | RH 06101-012/00GA-AMP |
Гидрораспределитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | ШП5 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | В.М5х50 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 80-1702068 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 80-1702067 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | ШП6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | М6х16 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 80С-1702073 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 80С-1702074 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 77.37.117 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 142-1702032 |
Сфера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 12x55 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 1222-1702070 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 80С-1702060 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 80-1702078-А |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | М6х20 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 55-47-569-А |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 80С-1702075 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | М10x35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | М10x40 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 80-4608057 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 1222-1702064 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | С25 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 1222-1702048 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 85-1702051 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 80С-1702066 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 8x16 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | ВК 12-41 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 50-1702048 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 70-1703204 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | М16 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 80-1704039 |
Направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 70-1703013 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 28-10 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 1222-1702030 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 85-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 85-1702270 |
Сапун Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | В50-3522023 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 85-1702055 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 80-1702108 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 1,6-О-С |
Проволока Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 1222-1702055 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 1222-1702052 |
Кулиса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 80-3401013 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | М10х20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 1222-1702074 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 1222-1702080 |
Корпус вилок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 1222-1702081 |
Корпус вилок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 1222-1702084 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 1222-1702086 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 1222-1702083 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 9,922-100 |
Шарик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 85-1702301 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 220-1702061 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 1222-1702109 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 1222-1702091 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 1222-1702107 |
Ограничитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | 1222-1702112 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | 1222-1702105 |
Коромысло Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
82 | 941/20 |
Подшипник Подробнее
Дополнительная информация:
|
|||||||||||||
| 83 | М12 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 84 | М12x30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 85 | 50-1702092 |
Болт призонный М12х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | М10х30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | 1222-1702610-А1 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 88 | 75-1702505 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
89 | ВК12-1 |
Выключатель Подробнее
Дополнительная информация:
|
|||||||||||||
| 90 | 4x30 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 91 | 75-1702502 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 92 | А15.05.020 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 93 | 2022-1702500-А |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 94 | 1221-3724925-А |
Жгут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 95 | 80-3723045 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 96 | АЛ 307 KM АО.336.076 ТУ |
Светодиод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 96 | АЛ 307ЧМ АО.336.076 ТУ |
Светодиод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 97 | М12х1,25-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 98 | 2022-1702090 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 99 | 2022-1702093 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 100 | М10x25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 101 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 102 | 822-3502203 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 103 | 2022-1702094 |
Шпилька Подробнее
Дополнительная информация:
|
|
