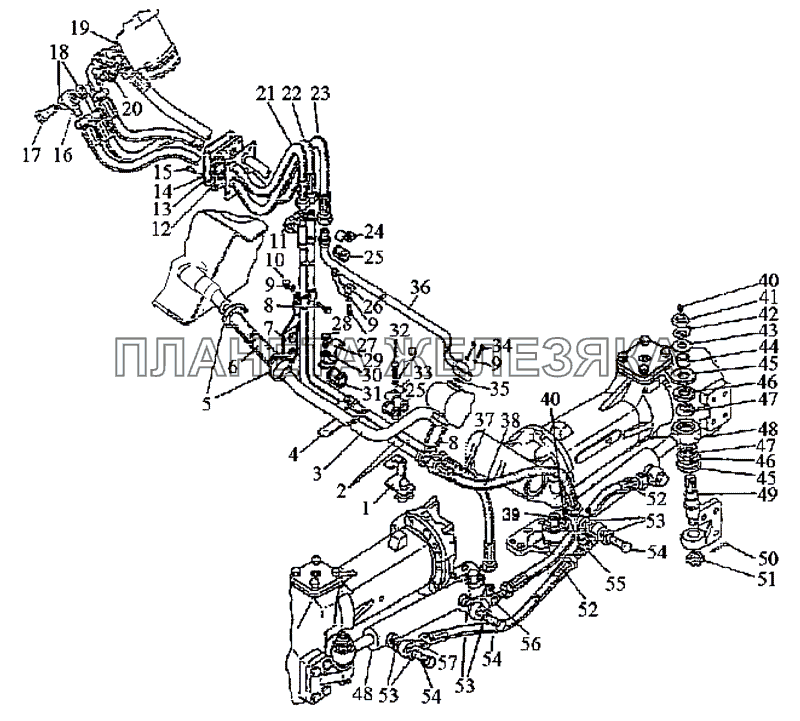

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1522-3407017 |
Кронштейн Подробнее |
|
|
| 2 | 1522-3407050-Б |
Маслопровод Подробнее |
|
|
| 3 | 1221-3407030 |
Маслопровод Подробнее |
|
|
| 4 | 85-3407107 |
Планка Подробнее |
|
|
| 5 | 25-40«Норма» |
Хомут Подробнее |
|
|
| 6 | 1321-3407018-03 |
Шланг Подробнее |
|
|
| 7 | 80В-3407012 |
Кронштейн Подробнее |
|
|
| 8 | М8х40 |
Болт Подробнее |
|
|
| 9 | ШП8 |
Шайба Подробнее |
|
|
 |
10 | М8 |
Гайка Подробнее |
|
| 11 | Н.036.12.010 |
Заглушка Подробнее |
|
|
| 12 | 2522-6703034 |
Прокладка Подробнее |
|
|
| 13 | 1522-3407011 |
Крышка Подробнее |
|
|
| 14 | ШП6 |
Шайба Подробнее |
|
|
| 15 | М6х25 |
Винт Подробнее |
|
|
| 16 | 530-4614029 |
Угольник Подробнее |
|
|
| 17 | 85-3407105 |
Болт Подробнее |
|
|
| 18 | Ф80-3407157 |
Шайба Подробнее |
|
|
| 19 | 025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 20 | 1522-3407016 |
Штуцер Подробнее |
|
|
| 21 | 680-4607140-06 |
Рукав высокого давления Подробнее |
|
|
| 22 | 1Ш.036.83.040 |
Рукав высокого давления Подробнее |
|
|
| 23 | 1522В-3407100-02 |
Рукав высокого давления Подробнее |
|
|
| 24 | 70-3407163 |
Скоба Подробнее |
|
|
| 25 | 70-3506027 |
Втулка Подробнее |
|
|
| 26 | 70-3407164 |
Кронштейн Подробнее |
|
|
| 27 | М8х20 |
Болт Подробнее |
|
|
| 28 | M10x25 |
Болт Подробнее |
|
|
| 29 | 102-3407014 |
Скоба Подробнее |
|
|
| 30 | ШП10 |
Шайба Подробнее |
|
|
| 31 | 70-4607158 |
Прокладка Подробнее |
|
|
| 32 | М8х30 |
Болт Подробнее |
|
|
 |
33 | 70-3407146 |
Планка Подробнее |
|
| 34 | М8х35 |
Болт Подробнее |
|
|
| 35 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 36 | 1522-3407020 |
Маслопровод Подробнее |
|
|
| 37 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
| 38 | 952-3407100-02 |
Рукав высокого давления Подробнее |
|
|
| 39 | Ф80-3405112 |
Штуцер Подробнее |
|
|
| 40 | 1.1 |
Масленка Подробнее |
|
|
| 41 | M20x1,5 |
Гайка Подробнее |
|
|
| 42 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 43 | ШЧ20 |
Шайба Подробнее |
|
|
| 44 | Ф80-3405102-В |
Втулка Подробнее |
|
|
| 45 | Ф80-3405108 |
Чашка уплотнительная Подробнее |
|
|
| 46 | Ф80-3405109 |
Уплотнитель Подробнее |
|
|
| 47 | Ф80-3405107 |
Втулка сферическая Подробнее |
|
|
| 48 | Ц50-3405215-А |
Гидроцилиндр Подробнее |
|
|
 |
49 | 102-3405103 |
Палец Подробнее |
|
| 50 | 4x36 |
Шплинт Подробнее |
|
|
| 51 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 52 | 952-3407100-12 |
Рукав высокого давления Подробнее |
|
|
| 53 | Ф80-3407114 |
Шайба Подробнее |
|
|
| 54 | Ф80-3407201 |
Болт Подробнее |
|
|
| 55 | 1221-3407010-Б-01 |
Тройник Подробнее |
|
|
| 56 | 1221-3407010-Б |
Тройник Подробнее |
|
|
| 57 | 952-3407020 |
Переходник Подробнее |
|
