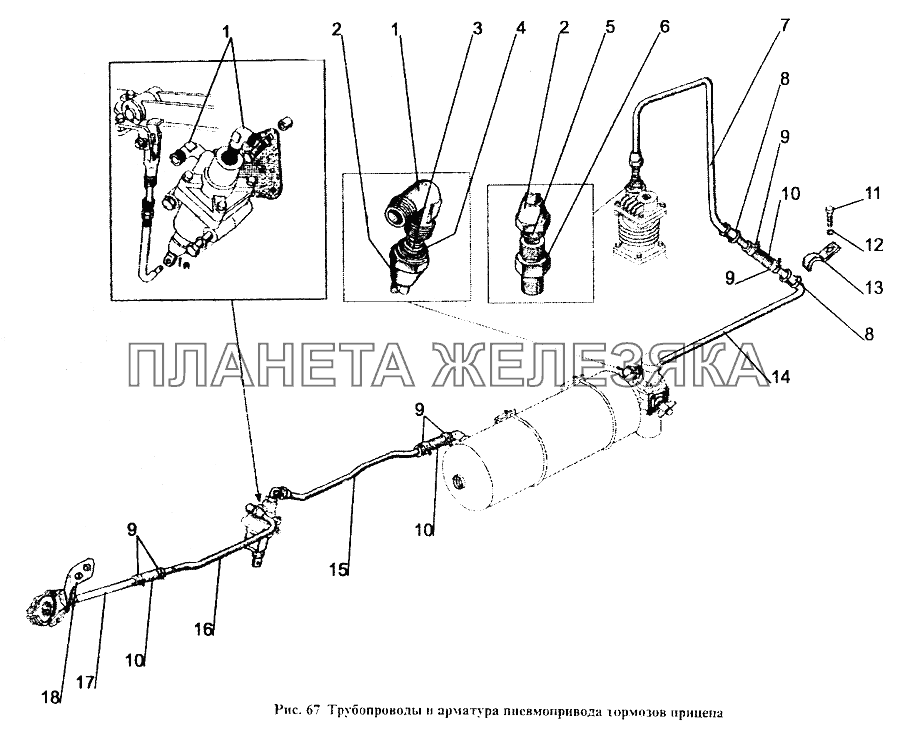

Трубопроводы и арматура пневмопривода тормозов прицепа МТЗ-1221
| ← Тормоз стояночно-запасной. Управление стояночно-запасным тормозом | Регулятор давления → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1220-3506120 |
Трубопровод 1220-3506121 с гайкой и муфтой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1220-3506130 |
Трубопровод 1220-3506131 с гайкой, кольцом и муфтой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1220-3506150 |
Трубопровод 85-3506151 с гайкой, кольцом и муфтой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1221-3506140 |
Трубопровод 1221-3506141 с гайкой, кольцом и муфтой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 70-3506033 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 70-3506023 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 014-017-19-2-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 70-3506028 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 70-3506024 |
Муфта конусная 14 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 70-3506022 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 1220-3506121 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 70-3506027 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | НS-21 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 70-1405013 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | М8х16 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | SНР8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 70-6804011 |
Держатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 1220-3506131 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 85-3506151 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 1221-3506141 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 70-3521035 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 70-3521012 |
Кронштейн Подробнее
Дополнительная информация:
|
|
