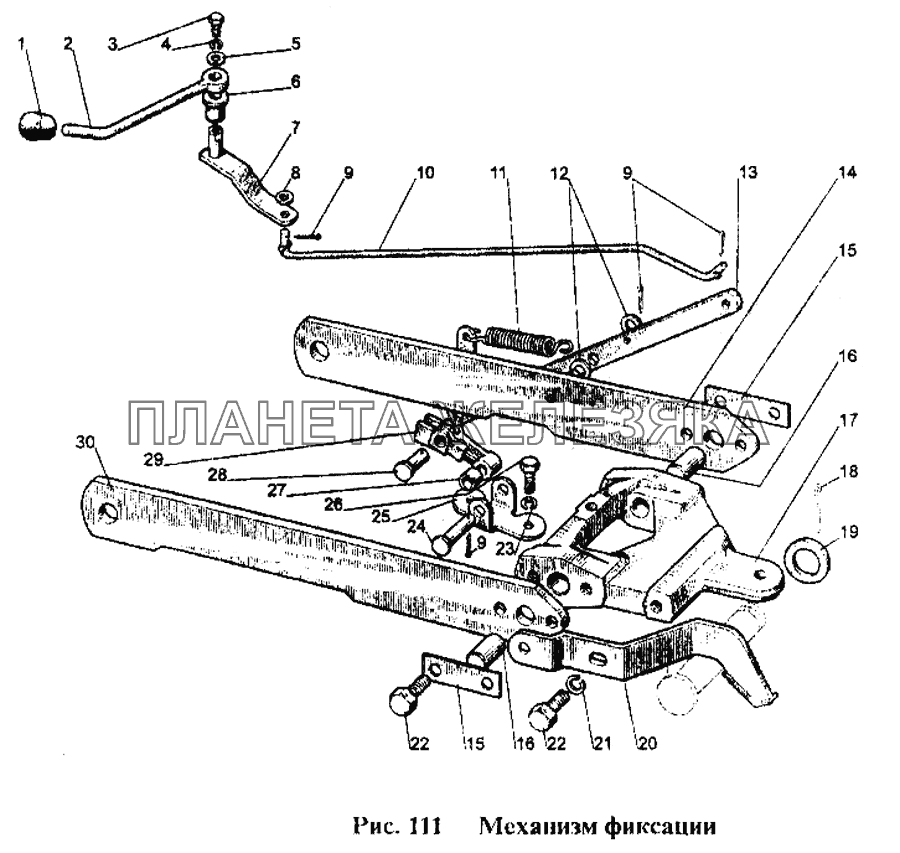

Механизм фиксации МТЗ-1221| ← Смеситель | Инструмент оператора → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85-4619010 |
Механизм фиксации в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-4619015 |
Захват в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 85-4619025 |
Стопор в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
 |
1 | 70-3401093 |
Наконечник Подробнее
Дополнительная информация:
|
|||||||||||
| 2 | 85-4619036 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | М6х14 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | SНР6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | SНСН6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 50-4607080-А |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 85-4619035 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | SНСН8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 3,2х18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 85-4619034 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 70-4616033 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 85-4619014 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 85-4619028 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 85-4619005 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 70-4619016 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 85-4619017 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 85-4619011 |
Захват Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 5х36 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 70-4619042 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 85-4619020 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | SНР12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | М12х30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | SНР8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 12х48 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 80-4619033 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | М8х16 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | 50-4605069-01 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 12х32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | 70-4619029-В |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | 85-4619012-01 |
Тяга Подробнее
Дополнительная информация:
|
|
