| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |

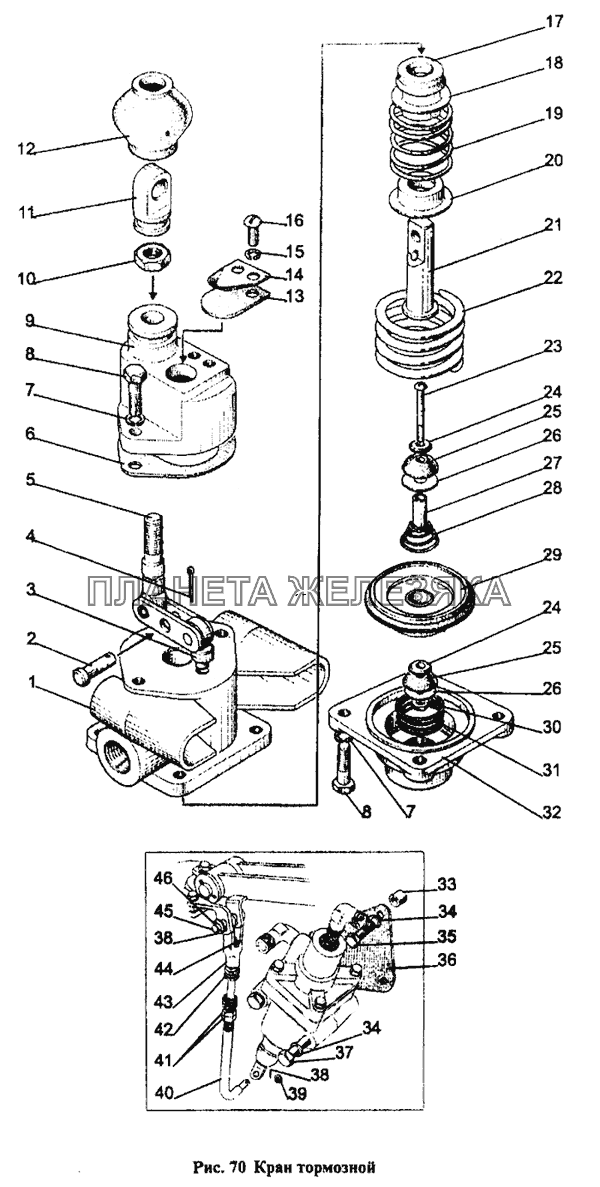

80-3514010 |
Кран тормозной Подробнее |
||
| 80-3514020 |
Диафрагма в сборе Подробнее |
|
||
| 80-3514060 |
Корпус со штифтом и манжетой в сборе Подробнее |
|
||
| 80-3514120 |
Тяга в сборе Подробнее |
|
||
| 1 | 80-3514061 |
Корпус Подробнее |
|
|
| 2 | 6х18 |
Палец Подробнее |
|
|
| 3 | 80-3514063 |
Штифт Подробнее |
|
|
| 4 | 2х12 |
Шплинт Подробнее |
|
|
| 5 | 80-3514070 |
Тяга Подробнее |
|
|
| 6 | 80-3514081 |
Прокладка Подробнее |
|
|
| 7 | SНР6 |
Шайба Подробнее |
|
|
| 8 | М6х20 |
Винт Подробнее |
|
|
| 9 | 80-3514084 |
Крышка Подробнее |
|
|
 |
10 | М8 |
Гайка Подробнее |
|
| 11 | 80-3514017 |
Ушко Подробнее |
|
|
| 12 | 80-3514016 |
Чехол Подробнее |
|
|
| 13 | 80-3514019 |
Клапан Подробнее |
|
|
| 14 | 80-3514018 |
Прижим Подробнее |
|
|
| 15 | SНР5 |
Шайба Подробнее |
|
|
| 16 | VМ5х12 |
Винт Подробнее |
|
|
| 17 | 80-3514062 |
Манжета Подробнее |
|
|
| 18 | 80-3514087 |
Втулка Подробнее |
|
|
| 19 | 80-3514014 |
Пружина Подробнее |
|
|
| 20 | 80-3514013 |
Тарелка пружины Подробнее |
|
|
| 21 | 80-3514082 |
Шток Подробнее |
|
|
| 22 | 80-3514012 |
Пружина Подробнее |
|
|
| 23 | 80-3514023 |
Винт Подробнее |
|
|
| 24 | 80-3514021 |
Шайба Подробнее |
|
|
| 25 | 80-3514026 |
Клапан Подробнее |
|
|
| 26 | 80-3514027 |
Шайба Подробнее |
|
|
| 27 | 80-3514022 |
Трубка Подробнее |
|
|
| 28 | 80-3514024 |
Пружина Подробнее |
|
|
| 29 | 80-3514040 |
Диафрагма Подробнее |
|
|
| 30 | М4 |
Гайка Подробнее |
|
|
| 31 | 80-3514011 |
Пружина Подробнее |
|
|
| 32 | 80-3514083 |
Крышка Подробнее |
|
|
| 33 | 85-3514012 |
Бобышка Подробнее |
|
|
| 34 | SНР10 |
Шайба Подробнее |
|
|
| 35 | М10х40 |
Болт Подробнее |
|
|
| 36 | 85-3514011 |
Кронштейн Подробнее |
|
|
| 37 | М10х70 |
Болт Подробнее |
|
|
| 38 | 3,2х18 |
Шплинт Подробнее |
|
|
| 39 | SНСН8 |
Шайба Подробнее |
|
|
| 40 | 80-3514121 |
Тяга Подробнее |
|
|
| 41 | М12х1,25 |
Гайка Подробнее |
|
|
| 42 | DSSН-14.21.141 |
Пружина Подробнее |
|
|
| 43 | 80-3514122 |
Вилка Подробнее |
|
|
| 44 | 80-3514123 |
Гайка Подробнее |
|
|
| 45 | 12х48 |
Палец Подробнее |
|
|
| 46 | SНСН12 |
Шайба Подробнее |
|
