| ← Вал отбора мощности передний | Шкив приводной → |

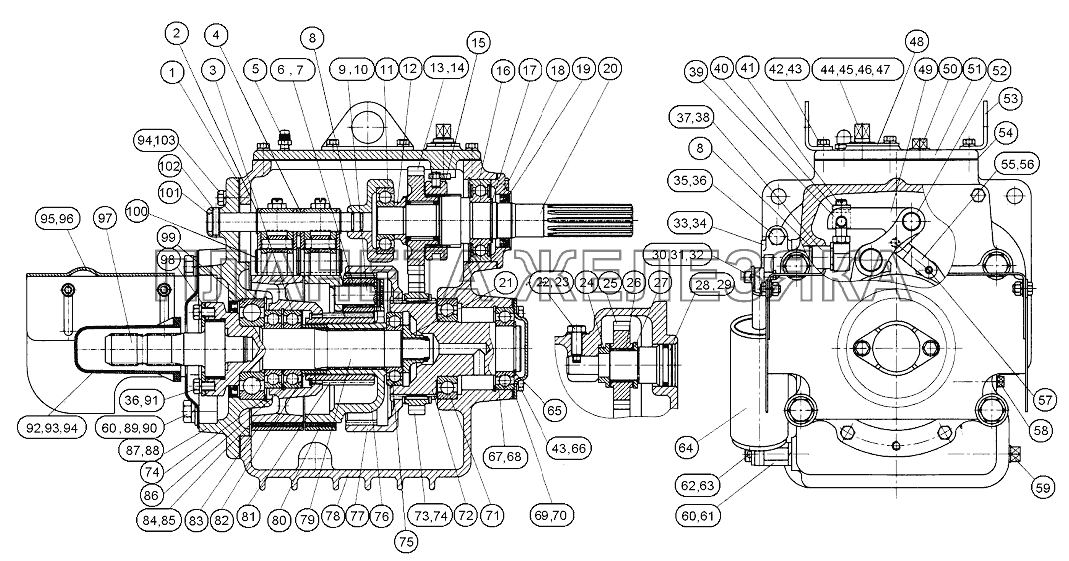

/83.gif "Вал отбора мощности передний. Редуктор МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1522-4209025 |
Редуктор Подробнее |
|
||
| 1 | 1521-4209042 |
Прокладка Подробнее |
|
|
| 2 | С204 |
Кольцо Подробнее |
|
|
| 3 | 209А |
Подшипник Подробнее |
|
|
| 4 | 1521-4209076 |
Втулка Подробнее |
|
|
| 5 | MINTORTSS0G-1/8 |
Сапун Подробнее |
|
|
 |
6 | 70-4202024 |
Сателлит Подробнее |
|
| 7 | КК20х26х34Е |
Подшипник Подробнее |
|
|
| 8 | 021-025-25-1-4 |
Кольцо Подробнее |
|
|
 |
9 | 70-4202026 |
Ось Подробнее |
|
| 10 | Штифт4хЗ0 |
Штифт Подробнее |
|
|
| 11 | 6-180306А1 |
Подшипник Подробнее |
|
|
| 12 | 1521-4209031 |
Шайба Подробнее |
|
|
| 13 | 1521-4209028 |
Шестерня Подробнее |
|
|
| 14 | 464906Е |
Подшипник Подробнее |
|
|
| 15 | 1521-4209029 |
Втулка Подробнее |
|
|
| 16 | 180308AC23 |
Подшипник Подробнее |
|
|
| 17 | С40 |
Кольцо Подробнее |
|
|
| 18 | 1522-4209060 |
Крышка Подробнее |
|
|
| 19 | 2.2-38x58-1 |
Манжета Подробнее |
|
|
| 20 | 1522-4209027 |
Вал Подробнее |
|
|
 |
21 | 70-4202083-А |
Гайка Подробнее |
|
| 22 | 50-1702046-А |
Болт Подробнее |
|
|
| 23 | 1521-4209044 |
Шайба Подробнее |
|
|
| 24 | 1521-4209034 |
Втулка Подробнее |
|
|
| 25 | 1521-4209033 |
Шестерня Подробнее |
|
|
| 26 | 464607Е |
Подшипник 464607Е Подробнее |
|
|
| 27 | 1521-4209036 |
Шайба Подробнее |
|
|
| 28 | 1521-4209032 |
Ось Подробнее |
|
|
| 29 | 038-046-46-1-4 |
Кольцо Подробнее |
|
|
| 30 | 12x32 |
Палец Подробнее |
|
|
| 31 | 3,2x18 |
Шплинт Подробнее |
|
|
| 32 | ШЧ8 |
Шайба Подробнее |
|
|
| 33 | 50-3503063 |
Ступица Подробнее |
|
|
| 34 | 1521-4209066 |
Пластина Подробнее |
|
|
| 35 | М12х35 |
Болт Подробнее |
|
|
| 36 | ШП12 |
Шайба Подробнее |
|
|
| 37 | 1521-4209040 |
Рычаг Подробнее |
|
|
| 38 | СШ6х11 |
Шпонка Подробнее |
|
|
| 39 | 1522-4209084 |
Гайка Подробнее |
|
|
| 40 | 1522-4209082 |
Палец Подробнее |
|
|
| 41 | 1522-4209083 |
Винт Подробнее |
|
|
| 42 | М8х25 |
Болт Подробнее |
|
|
| 43 | ШП8 |
Шайба Подробнее |
|
|
| 44 | 1521-4209086 |
Валик Подробнее |
|
|
| 45 | 1521-4209087 |
Пластина Подробнее |
|
|
| 46 | 70-1601114 |
Штифт Подробнее |
|
|
| 47 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 48 | 1521-4209056 |
Пластина Подробнее |
|
|
| 49 | 1521-4209081 |
Рычаг Подробнее |
|
|
| 50 | ПККГ3/4 |
Пробка Подробнее |
|
|
| 51 | 1522-4209057 |
Крышка Подробнее |
|
|
| 52 | 2522-4209149 |
Стяжка Подробнее |
|
|
| 53 | 80-4608073 |
Кронштейн Подробнее |
|
|
| 54 | 1522-4209041 |
Прокладка Подробнее |
|
|
| 55 | 1521-4209078 |
Стяжка Подробнее |
|
|
| 56 | 2.10x35 |
Штифт Подробнее |
|
|
| 57 | ШЦК8х36 |
Штифт Подробнее |
|
|
| 58 | КГ1/8 |
Пробка Подробнее |
|
|
| 59 | ПККГ3/8 |
Пробка Подробнее |
|
|
| 60 | ШП16 |
Шайба Подробнее |
|
|
| 61 | 1521-4209037 |
Болт Подробнее |
|
|
| 62 | 3,2x18 |
Шплинт Подробнее |
|
|
| 63 | ШЧ16 |
Шайба Подробнее |
|
|
| 64 | 80-4216100 |
Цилиндр Подробнее |
|
|
| 65 | 2С50 |
Кольцо Подробнее |
|
|
| 66 | М8х20 |
Болт Подробнее |
|
|
| 67 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 68 | 2С90 |
Кольцо Подробнее |
|
|
| 69 | 1521-4209038 |
Крышка Подробнее |
|
|
| 70 | 1521-4209039 |
Прокладка Подробнее |
|
|
| 71 | 212АУШ1 |
Подшипник Подробнее |
|
|
| 72 | 1522-4209046 |
Вал Подробнее |
|
|
| 73 | 1521-4209047 |
Шестерня Подробнее |
|
|
| 74 | 2С110 |
Кольцо Подробнее |
|
|
| 75 | 208А |
Подшипник Подробнее |
|
|
| 76 | 85-4202065 |
Водило Подробнее |
|
|
 |
77 | 70-4202043 |
Шестерня коронная Подробнее |
|
| 78 | 1522-4209026 |
Корпус Подробнее |
|
|
 |
79 | 80-4202017-Б |
Вал Подробнее |
|
| 80 | 2522-4209125-01 |
Лента Подробнее |
|
|
 |
81 | 70-4202032 |
Шестерня солнечная Подробнее |
|
| 82 | 70-4202077 |
Втулка Подробнее |
|
|
| 83 | 2522-4209125 |
Лента Подробнее |
|
|
 |
84 | 85-4202033 |
Барабан Подробнее |
|
| 85 | 2С68 |
Кольцо Подробнее |
|
|
| 86 | 2С85 |
Кольцо Подробнее |
|
|
| 87 | 1521-4209071 |
Крышка Подробнее |
|
|
| 88 | 2.2-80х105-1 |
Манжета Подробнее |
|
|
| 89 | М16х32 |
Болт Подробнее |
|
|
| 90 | ШЧ16 |
Шайба Подробнее |
|
|
| 91 | М10х18 |
Болт Подробнее |
|
|
| 92 | 80-4202101 |
Колпак Подробнее |
|
|
| 93 | М8х16 |
Болт Подробнее |
|
|
| 94 | ШП10 |
Шайба Подробнее |
|
|
| 95 | 2022-4209200 |
Ограждение Подробнее |
|
|
| 96 | ШЧ12 |
Шайба Подробнее |
|
|
| 97 | 80-4202019-Б-02 |
Хвостовик Подробнее |
|
|
| 98 | 80-4202081-А |
Пластина Подробнее |
|
|
| 99 | 60310А |
Подшипник Подробнее |
|
|
| 100 | 2522-4209148 |
Палец Подробнее |
|
|
| 101 | 1521-4209072 |
Ось Подробнее |
|
|
| 102 | А8x30.65Г |
Штифт Подробнее |
|
|
| 103 | М10х25 |
Болт Подробнее |
|
