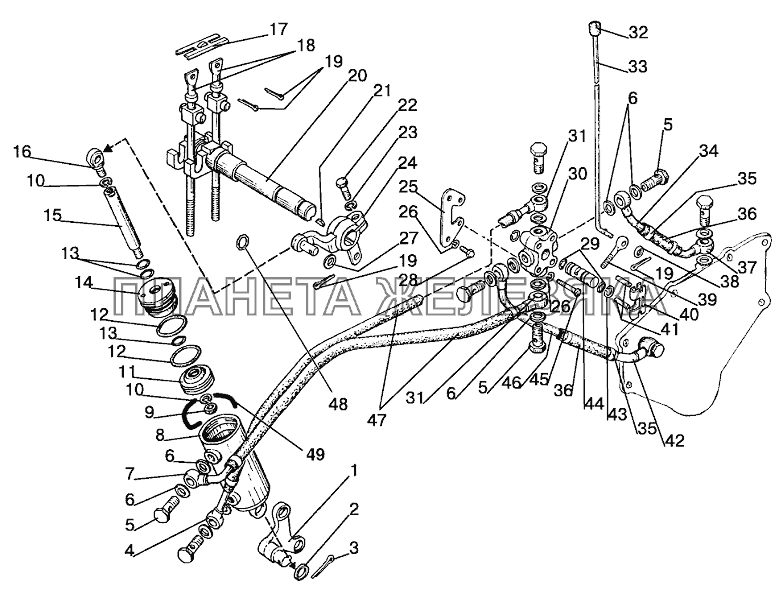

/85.gif "Управление задним валом отбора мощности МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1221-4216030 |
Маслопровод Подробнее |
|
||
| 1221-4216045 |
Маслопровод Подробнее |
|
||
| 1221-4216130 |
Маслопровод Подробнее |
|
||
| 1221-4216130-01 |
Маслопровод Подробнее |
|
||
| 1221-4216140 |
Управление задним Подробнее |
|
||
| 80-4216110 |
Цилиндр в сборе Подробнее |
|
||
| 85-4216115 |
Кран в сборе Подробнее |
|
||
| 1 | 1221-4216010-Б |
Кронштейн Подробнее |
|
|
| 2 | ШЧ16 |
Шайба Подробнее |
|
|
| 3 | 4x36 |
Шплинт Подробнее |
|
|
| 4 | 85-4216130 |
Маслопровод Подробнее |
|
|
 |
5 | Д18-051 |
Болт Подробнее |
|
 |
6 | Д18-055-А |
Шайба Подробнее |
|
| 7 | 85-4216125 |
Маслопровод Подробнее |
|
|
| 8 | 80-4216115 |
Корпус Подробнее |
|
|
| 9 | M12 |
Гайка Подробнее |
|
|
| 10 | ШП12 |
Шайба Подробнее |
|
|
| 11 | 80-4216118 |
Поршень Подробнее |
|
|
| 12 | 045-050-30-2-2 |
Кольцо Подробнее |
|
|
| 13 | 016-020-25-1-4 |
Кольцо Подробнее |
|
|
| 14 | 80-4216116 |
Крышка передняя Подробнее |
|
|
| 15 | 80-4216119 |
Шток Подробнее |
|
|
| 16 | 80-4216121 |
Наконечник Подробнее |
|
|
 |
17 | 80-4216039 |
Стопор Подробнее |
|
| 18 | 80-4216028 |
Винт Подробнее |
|
|
| 19 | 3,2x18 |
Шплинт Подробнее |
|
|
| 20 | 50-4216070-Б-01 |
Валик управления Подробнее |
|
|
| 21 | СШ611 |
Шпонка 6x11 Подробнее |
|
|
| 22 | M12х35 |
Болт Подробнее |
|
|
| 23 | ШП12 |
Шайба Подробнее |
|
|
| 24 | 1521-4216020 |
Рычаг Подробнее |
|
|
| 25 | 85-4216127 |
Пластина Подробнее |
|
|
| 26 | ШП6 |
Шайба Подробнее |
|
|
| 27 | ШЧ12 |
Шайба Подробнее |
|
|
| 28 | БолтM6x16 |
Болт Подробнее |
|
|
| 29 | 012-016-25-2-4 |
Кольцо Подробнее |
|
|
| 30 | 85-4216121 |
Корпус Подробнее |
|
|
| 31 | 85-4216135 |
Маслопровод Подробнее |
|
|
| 32 | A13.11.000-02 |
Рукоятка Подробнее |
|
|
| 33 | 85-4216142 |
Тяга Подробнее |
|
|
| 34 | 1221-4216035 |
Наконечник Подробнее |
|
|
| 35 | 12-20/9-C6W |
Хомут NORMA TORRO Подробнее |
|
|
| 36 | 1221-4216031-Б |
Рукав Подробнее |
|
|
| 37 | 1221-4216040 |
Наконечник Подробнее |
|
|
| 38 | ШЧ8 |
Шайба Подробнее |
|
|
| 39 | 85-4216123 |
Рычаг Подробнее |
|
|
| 40 | 85-4216124 |
Стопор Подробнее |
|
|
| 41 | 6x30.65Г |
Штифт Подробнее |
|
|
| 42 | 1221-4216055 |
Наконечник Подробнее |
|
|
| 43 | С16 |
Шайба Подробнее |
|
|
| 44 | 85-4216122 |
Золотник Подробнее |
|
|
| 45 | M6х40 |
Болт Подробнее |
|
|
| 46 | 1221-4216050 |
Наконечник Подробнее |
|
|
| 47 | 1221-2412026-02 |
Рукав Подробнее |
|
|
| 48 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
| 49 | 80-4216117 |
Наконечник Подробнее |
|
