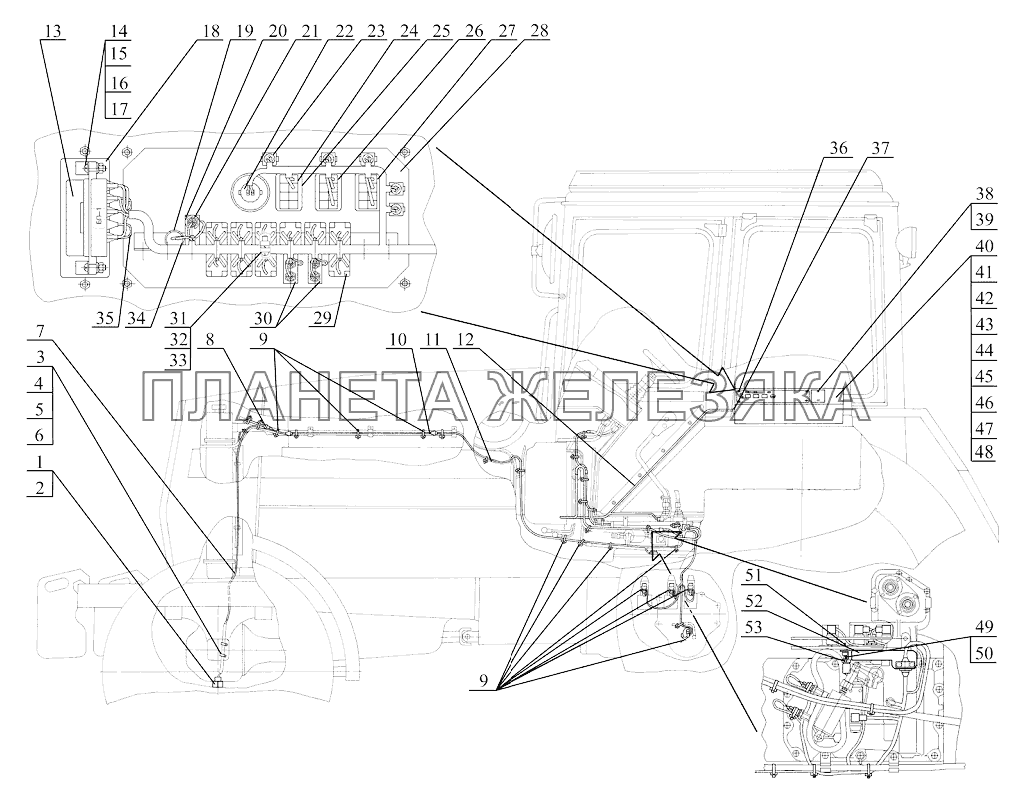

Управление ПВМ, БД заднего моста, задним ВОМ и редуктором МТЗ-1221 (2009)
| ← Управление ПВМ, БД заднего моста и передним ВОМ | Управление задним навесным устройством → |
/130.gif "Управление ПВМ, БД заднего моста, задним ВОМ и редуктором МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | ВК12-51 |
Выключатель ТУ РБ37334210.015-97 Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 50-1702048 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 1222-8700021 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 1221-8700022 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | БолтМ8-6gх16.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | Шайба8Т |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 1221-3724840-В |
Жгут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 602602 |
Колодка гнездовая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 80-3723045 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 1222-3724850 |
Жгут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1221-3724970-Д |
Жгут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 1221-3724960 |
Жгут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | БП-1 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | ВинтВ.М6-6gх20.58.019 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | ГайкаМ6-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | ШайбаС6.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | Шайба6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1221-8700275 |
Щиток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | ПР-32-01 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 1522-8700221-А |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 1522-8700222 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
22 | ВК12-1 |
Выключатель Подробнее
Дополнительная информация:
|
|||||||||||||
| 23 | 12.3803-31 |
Лампа контрольная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 2202.3803-34 |
Лампа контрольная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
24 | П147-01.17 |
Переключатель Подробнее
Дополнительная информация:
|
|||||||||||||
| 24 | П147М-01.17 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 80-3801021 |
Гнездо выключателя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | П150-06.17 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | П150М-06.14 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | П147-06.17 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | П147М-06.49 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 1221-8700265 |
Панель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 90.3747 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 1522-8700221 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | ВинтВ.М6-6gх12.58.019 |
Винт В.М6-6gх12.58.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | ГайкаМ6-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | Шайба6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 1321-8700019 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 80-3724410-06 |
Провод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | ВинтВ.М6-6gх20.58.019 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 70-3723042-02 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 80-3805065 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 006-010-25-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 1221-8700290 |
Пульт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | БолтМ6-6gх16.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | БолтМ6-6gх30.88.35.019 |
Болт М6-6gх30.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | ГайкаМ6-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | ШайбаС6.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | ШайбаС6.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | Шайба6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | А30.04.017 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | Заклепка-гайкаМ6х16 |
Заклепка-гайка М6х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | ГайкаМ14х1,5-6Н.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | Шайба14ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 1221-8700286 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 1221-8700280 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | ВК12-2 |
Выключатель Подробнее
Дополнительная информация:
|
|
