| ← Управление СЗТ для тормозов рабочих «сухого» типа (СЗТ справа) | Управление СЗТ для тормозов рабочих «мокрого» типа (СЗТ справа) → |

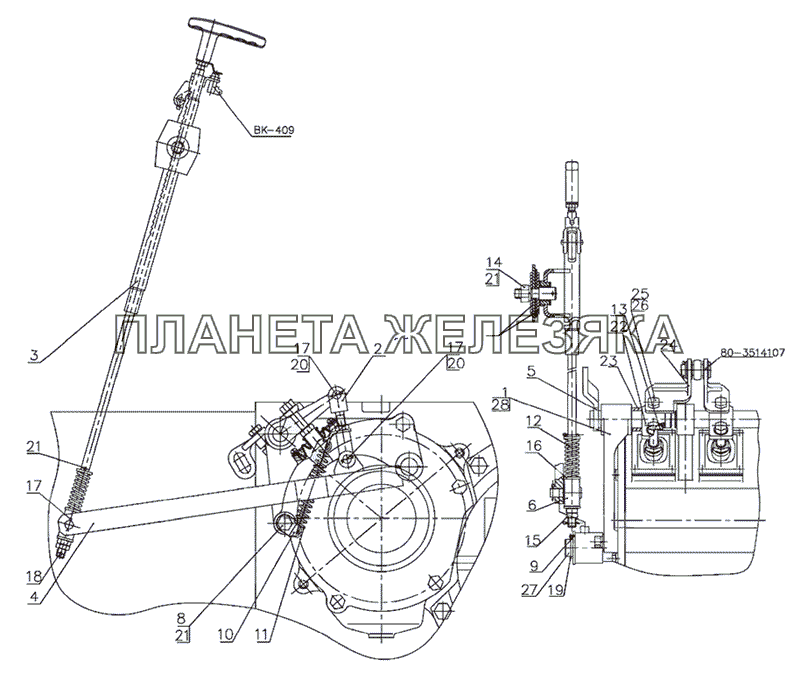

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1022-3507100 |
Управление СЗТ Подробнее |
|
||
| 1022-3507150 |
Кронштейн Подробнее |
|
||
| 80-3514107 |
Рычаг Подробнее |
|
||
| ВК-409 | Выключатель |
|
||
| 1 | 1522М-3507071 |
Кронштейн Подробнее |
|
|
| 2 | 1021-3507160 |
Тяга Подробнее |
|
|
| 3 | 1522-3507020 |
Механизм вытяжной Подробнее |
|
|
| 4 | 1523М-3507040 |
Рычаг Подробнее |
|
|
| 5 | 85-3507060-03 |
Валик Подробнее |
|
|
| 6 | 1522-3507012 |
Цапфа Подробнее |
|
|
| 7 | 1522-3507013 |
Шайба Подробнее |
|
|
| 8 | 1221М-3502039 |
Болт Подробнее |
|
|
 |
9 | 50-3503071 |
Шайба Подробнее |
|
| 10 | 80-1602116-01 |
Ушко Подробнее |
|
|
| 11 | 80В-4616014-А |
Пружина Подробнее |
|
|
| 12 | 77.55.230 |
Пружина внутренняя Подробнее |
|
|
| 13 | СШ-611 |
Шпонка Подробнее |
|
|
| 14 | М14x1,5-61-1.6.019 |
Гайка Подробнее |
|
|
| 15 | М12х1,25-61-1.04.019 |
Гайка Подробнее |
|
|
| 16 | С 12.01.019 |
Шайба Подробнее |
|
|
| 17 | 3,2x18.019 |
Шплинт Подробнее |
|
|
| 18 | 4x25.019 |
Шплинт Подробнее |
|
|
| 19 | 5x36.019 |
Шплинт Подробнее |
|
|
| 20 | 12x32 |
Палец Подробнее |
|
|
| 21 | 14 ОТ |
Шайба Подробнее |
|
|
 |
22 | 70-3503017-А |
Рычаг Подробнее |
|
| 23 | 1221М-3503016 |
Втулка Подробнее |
|
|
| 24 | 1220-3514107 |
Рычаг Подробнее |
|
|
| 25 | M12-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 26 | 12 ОТ |
Шайба Подробнее |
|
|
| 27 | 1522-3507072 |
Ось Подробнее |
|
|
| 28 | 36-3502037-А |
Втулка Подробнее |
|
