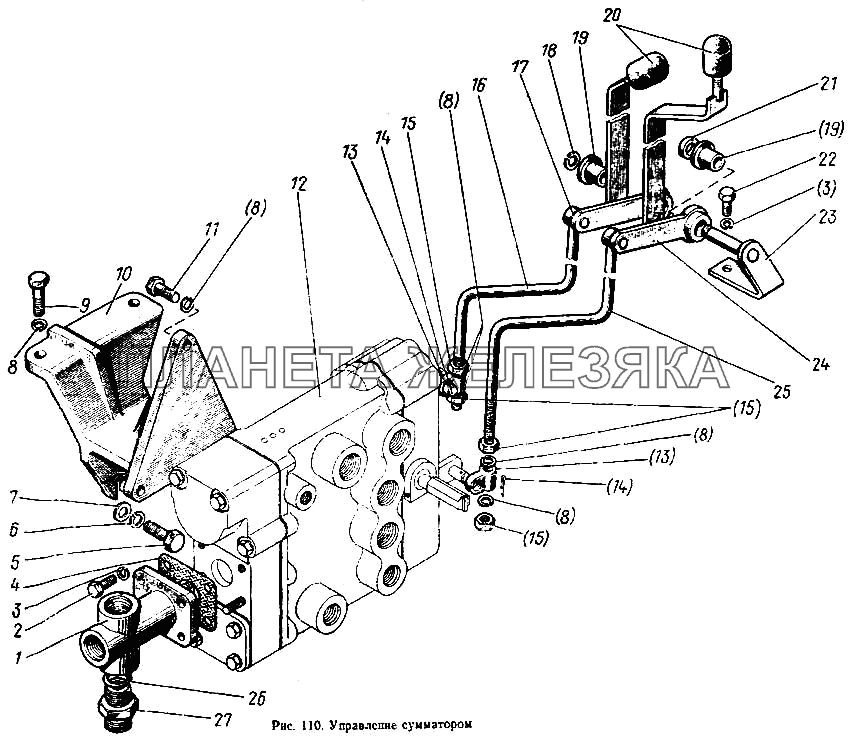

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 85-4602110 |
Механизм управления в сборе Подробнее |
|
||
| 85-4602150 |
Тяга 85-4602114 в сборе Подробнее |
|
||
| 85-4602150-01 |
Тяга 85-4602114-01 в сборе Подробнее |
|
||
| 1 | 85-4602212 |
Патрубок Подробнее |
|
|
| 2 | М8х25 |
Болт Подробнее |
|
|
| 3 | ШП8Т |
Шайба Подробнее |
|
|
| 4 | 85-4602216 |
Прокладка Подробнее |
|
|
| 5 | 4М12х35 |
Болт Подробнее |
|
|
| 6 | ШП12 ОТ |
Шайба Подробнее |
|
|
| 7 | ШЧ12 |
Шайба Подробнее |
|
|
| 8 | ШП10Т |
Шайба Подробнее |
|
|
| 9 | 4М10х40 |
Болт Подробнее |
|
|
| 10 | 85-4602111 |
Кронштейн Подробнее |
|
|
| 11 | М10х25 |
Болт Подробнее |
|
|
| 12 | 101-4602010 |
Сумматор Подробнее |
|
|
| 13 | 80-4616051 |
Ползун Подробнее |
|
|
| 14 | 3,2х18 |
Шплинт Подробнее |
|
|
| 15 | М10 |
Гайка Подробнее |
|
|
| 16 | 85-4602114 |
Тяга Подробнее |
|
|
| 17 | 85-4602140 |
Рычаг Подробнее |
|
|
| 18 | 1Б12 |
Кольцо Подробнее |
|
|
| 19 | 50-4607082-А |
Втулка Подробнее |
|
|
| 20 | А13.11.000 |
Рукоятка Подробнее |
||
| 21 | 85-462122 |
Втулка Подробнее |
|
|
| 22 | 4М8х20 |
Болт Подробнее |
|
|
| 23 | 85-4602120 |
Кронштейн Подробнее |
|
|
| 24 | 85-4602130 |
Рычаг Подробнее |
|
|
| 25 | 85-4602114-01 |
Тяга Подробнее |
|
|
| 26 | 021-024-19-1-4 |
Кольцо Подробнее |
|
|
| 27 | 85-4602228 |
Штуцер Подробнее |
|
