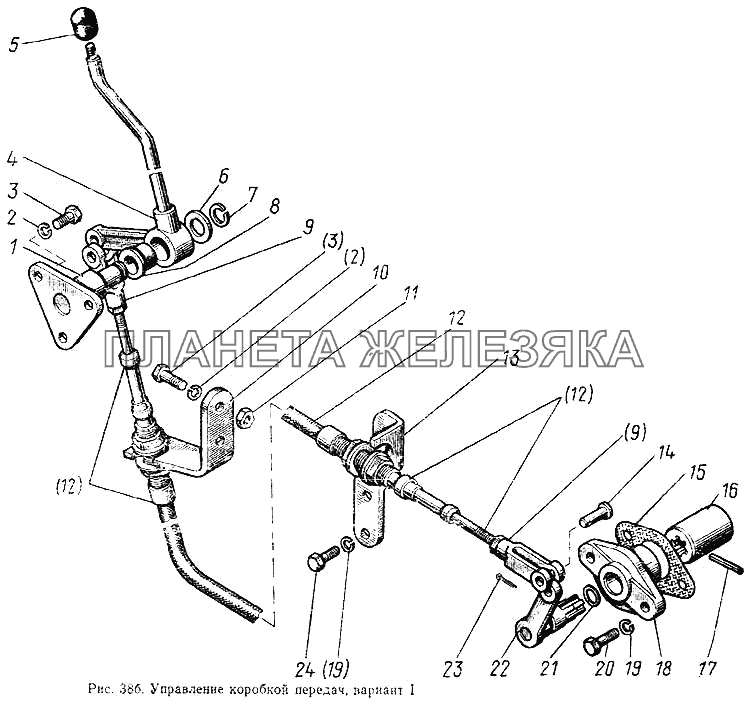

Управление коробкой передач (вариант 1) МТЗ-100| ← Механизм переключения передач (вариант 1) | Узел передач коробки передач (вариант 2) → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85-1702210 |
Управление в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 85-1702240 |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | М8х16 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 85-1702230 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | А13.11.000 |
Рукоятка Подробнее
Дополнительная информация:
|
||||||||||||
| 6 | ШЧ14 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | Б15 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 70-4605308-Б |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 80-1702251 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 85-1702223 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
11 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||
| 12 | 4.103-В8-ХХХ |
Трос (L=1250 мм) Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 85-1702219 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | А61.030-А1 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 85-1702218 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 85-1702217 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 4х30 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 85-1702216 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | М10х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 016-020-25-1-6 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 85-1702220 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 3,2х18 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | М16х20 |
Болт Подробнее
Дополнительная информация:
|
|
