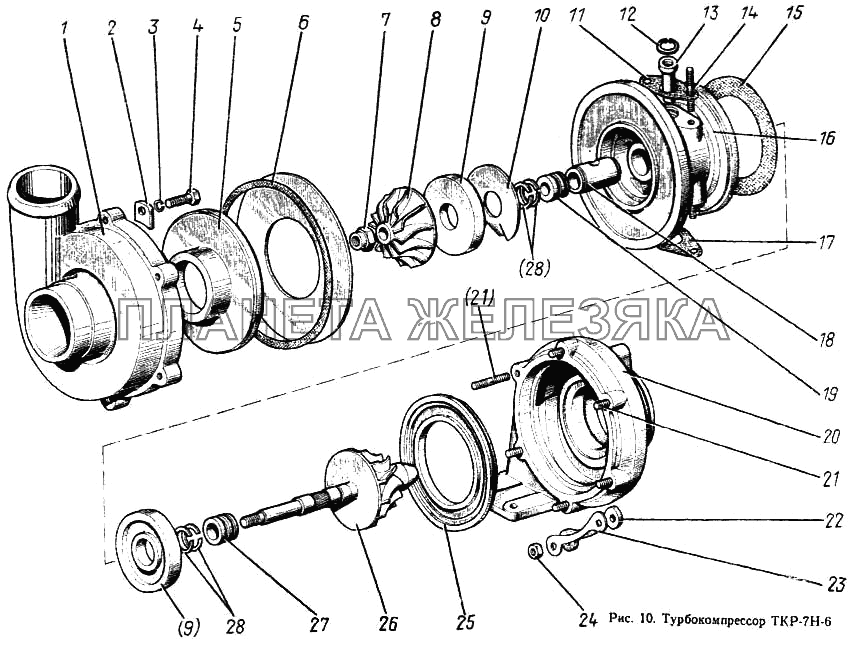

Турбокомпрессор ТКР-7Н-6 МТЗ-100| ← Аварийный останов дизеля | Глушитель → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 706.30001.01 |
Турбокомпрессор ТКР-7Н-6 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30003.01 |
Корпус средний Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30004.01 |
Ротор Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30005.01 |
Вал ротора Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30007.01 |
Корпус компрессора Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30008.01 |
Корпус турбины Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 706.30009.01 |
Корпус средний Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 706.30102.01 |
Корпус компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 706.30130.01 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | М8х20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 706.30115.01 |
Диффузор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 703.30119.01 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 706.30124.01 |
Гайка специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 706.30104.01 |
Кольцо компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 706.30108.01 |
Диск Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 706.30010.01 |
Щиток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 245-1118016 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | А16 65Гкд15хр |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 706.30106.01 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | М8х2ч/6х16 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 706.30111.01 |
Экран Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 706.30101.01 |
Корпус средний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 245-1118034-Б |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 706.30105.01 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 706.30117.01 |
Маслоотражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 706.30103.01 |
Корпус турбины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | М8х2ч/6х16 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 706.30127.01 |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 706.30107.01 |
Шайба замковая Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
24 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
| 25 | 706.30109.01 |
Диск турбины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 706.30006.01 |
Вал с колесом Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 706.30122.01 |
Втулка уплотнения Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 706.30123.01 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
