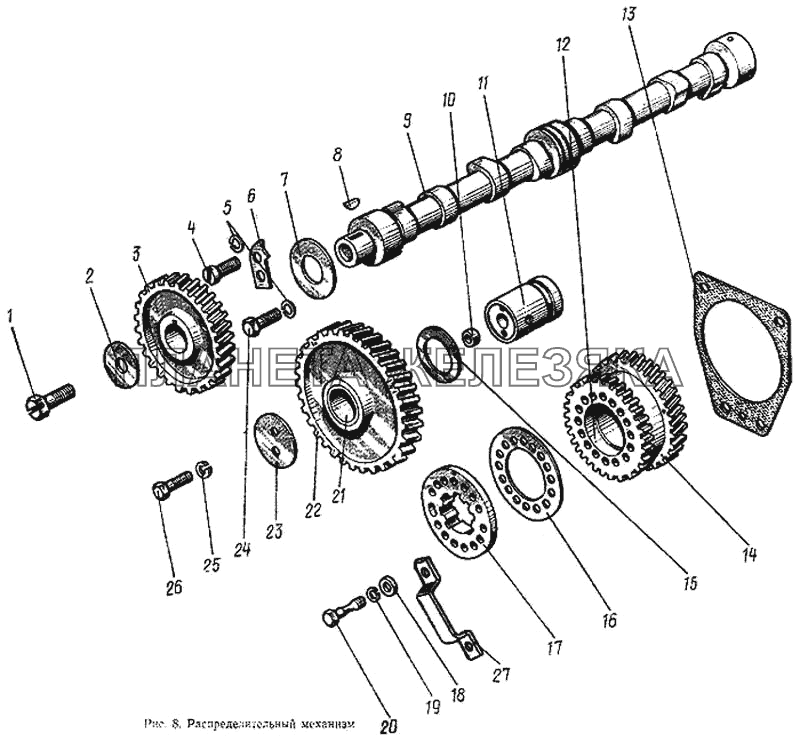

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
240-1006015-А |
Вал распределительный Подробнее |
||
 |
240-1006240-А |
Шестерня 240-1006244-А со втулкой в сборе Подробнее |
||
| 240-1006312-В |
Шестерня 240-1006311-В со втулкой в сборе Подробнее |
|
||
 |
240-1006327 |
Фланец Подробнее |
||
| 50-1006250-В |
Палец с заглушкой в сборе Подробнее |
|
||
| 1 | 50-1006020-Б |
Болт Подробнее |
|
|
| 2 | 50-1006018 |
Шайба Подробнее |
|
|
 |
3 | 240-1006214-А |
Шестерня Подробнее |
|
| 4 | 50-1006247 |
Винт Подробнее |
|
|
| 5 | ШП10 |
Шайба Подробнее |
|
|
 |
6 | 50-1006021-Б |
Шайба Подробнее |
|
 |
7 | 50-1006017-Б |
Шайба Подробнее |
|
| 8 | 6х9 |
Шпонка Подробнее |
|
|
| 9 | 245-1006015 |
Вал распределительный Подробнее |
|
|
 |
10 | 50-1005021-А |
Заглушка Подробнее |
|
| 11 | 50-1006252-В |
Палец Подробнее |
|
|
| 12 | СМД55-0505 |
Втулка Подробнее |
|
|
| 13 | 50-1006315-Б2 |
Прокладка Подробнее |
|
|
| 14 | 240-1006311-В |
Шестерня Подробнее |
|
|
 |
15 | 50-1006253 |
Кольцо Подробнее |
|
| 16 | 245-1006328 |
Кольцо упорное Подробнее |
|
|
| 17 | 245-1006327 |
Фланец Подробнее |
|
|
| 18 | 245-1006329 |
Шайба Подробнее |
|
|
| 19 | ШП8 |
Шайба Подробнее |
|
|
| 20 | 240-1006325 |
Болт Подробнее |
|
|
| 21 | 50-1005246-Б |
Втулка Подробнее |
|
|
| 22 | 240-1006244-А |
Шестерня Подробнее |
|
|
 |
23 | 50-1006254 |
Шайба Подробнее |
|
| 24 | М10х25 |
Болт Подробнее |
|
|
| 25 | ШП8 |
Шайба Подробнее |
|
|
| 26 | М8х16 |
Болт Подробнее |
|
|
| 27 | 240-1006322 |
Планка Подробнее |
|
