| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-8100010 |

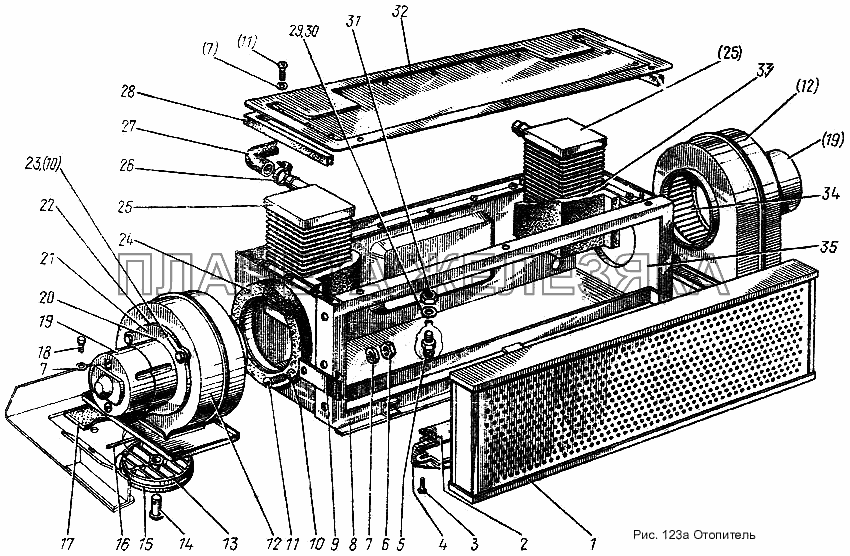

Отопитель в сборе Подробнее |
|
||
| 80-8102010 |
Отопитель в сборе Подробнее |
|
||
| 80-8103010 |
Вентилятор в сборе Подробнее |
|
||
| 1 | 80-8101050 |
Фильтр Подробнее |
|
|
| 2 | 80-8100012 |
Заслонка Подробнее |
|
|
| 3 | М6х16 |
Винт Подробнее |
|
|
| 4 | 80-8100011 |
Крышка Подробнее |
|
|
| 5 | 70-6700031 |
Держатель Подробнее |
|
|
| 6 | М6 |
Гайка Подробнее |
|
|
| 7 | ШЧ6 |
Шайба Подробнее |
|
|
| 8 | 80-8102040 |
Стенка Подробнее |
|
|
| 9 | 80-8102025 |
Пружина Подробнее |
|
|
| 10 | ШП6Т |
Шайба Подробнее |
|
|
| 11 | М6х16 |
Винт Подробнее |
|
|
| 12 | 80-8103020 |
Кожух вентилятора Подробнее |
|
|
| 13 | 150.95.301 |
Воздухораспределитель Подробнее |
|
|
| 14 | 6х18 |
Палец Подробнее |
|
|
| 15 | 80-8100013 |
Накладка Подробнее |
|
|
| 16 | 80-8100014 |
Стержень Подробнее |
|
|
| 17 | 80-8100017 |
Прокладка Подробнее |
|
|
| 18 | М6х16 |
Винт Подробнее |
|
|
| 19 | 1937.30000 |
Электродвигатель Подробнее |
|
|
| 20 | 50-8104029 |
Прокладка Подробнее |
|
|
| 21 | 70-8115075 |
Крышка Подробнее |
|
|
| 22 | 70-8115168 |
Прокладка Подробнее |
|
|
| 23 | М6х14 |
Болт Подробнее |
|
|
| 24 | 80-8100016 |
Уплотнитель Подробнее |
|
|
| 25 | ОТ213.10-04 |
Радиатор Подробнее |
|
|
| 26 | ХС-23 |
Хомут Подробнее |
|
|
| 27 | 80-8102015 |
Шланг L=700 мм Подробнее |
|
|
| 28 | ПР-35-01 |
Профиль резиновый Подробнее |
|
|
| 29 | ШЧ10 |
Шайба Подробнее |
|
|
| 30 | ШП10 ОТ |
Шайба Подробнее |
|
|
| 31 | М10 |
Гайка Подробнее |
|
|
| 32 | 80-8102011 |
Крышка Подробнее |
|
|
| 33 | Уплотнитель (Беккер-акустик) |
Уплотнитель (Беккер-акустик) Подробнее |
|
|
| 34 | 70-8115220 |
Ротор вентилятора Подробнее |
|
|
| 35 | 80-8102020 |
Корпус Подробнее |
|
