| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| А29.01.000 |

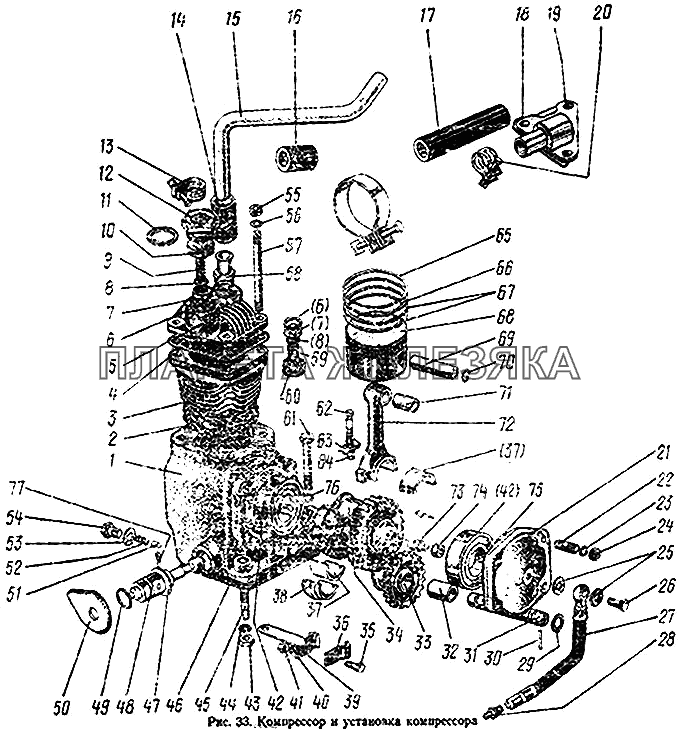

Компрессор в сборе Подробнее |
|
||
 |
А29.01.050 |
Головка цилиндров в сборе Подробнее |
||
| А29.01.100 |
Поршень и шатун в сборе Подробнее |
|
||
| А29.01.150 |
Шатун в сборе Подробнее |
|
||
 |
А29.01.200 |
Шестерня со втулкой в сборе Подробнее |
||
| А29.01.250 |
Валик управления с кольцом и рычагом в сборе Подробнее |
|
||
| 1 | А29.01.001 |
Картер Подробнее |
|
|
 |
2 | А29.01.006 |
Прокладка Подробнее |
|
| 3 | А29.01.002 |
Цилиндр Подробнее |
|
|
| 4 | А29.01.008 |
Прокладка Подробнее |
|
|
| 5 | А29.01.051 |
Головка цилиндра Подробнее |
|
|
| 6 | А29.01.057 |
Прокладка Подробнее |
|
|
| 7 | А29.01.062 |
Седло клапана Подробнее |
|
|
| 8 | А29.01.061 |
Клапан Подробнее |
|
|
| 9 | А29.01.056 |
Пружина клапана Подробнее |
|
|
| 10 | А29.01.052 |
Корпус клапана Подробнее |
|
|
| 11 | А29.01.054 |
Прокладка Подробнее |
|
|
| 12 | А29.01.053 |
Пробка Подробнее |
|
|
| 13 | ХЧП10-01.019 |
Хомут Подробнее |
|
|
| 14 | 18-30-50-10 |
Рукав-деталь Подробнее |
|
|
| 15 | 245-3509350 |
Труба Подробнее |
|
|
| 16 | 245-3509214 |
Прокладка Подробнее |
|
|
| 17 | 18-30-155-10 |
Рукав-деталь Подробнее |
|
|
| 18 | 240-3509157 |
Прокладка Подробнее |
|
|
| 19 | 240-3509212-Б |
Патрубок Подробнее |
|
|
| 20 | ХЧП10.019 |
Хомут стяжной Подробнее |
|
|
| 21 | А29.01.003 |
Крышка Подробнее |
|
|
| 22 | М8хТо/6gх18 |
Шпилька Подробнее |
|
|
| 23 | ШП8 |
Шайба Подробнее |
|
|
 |
24 | М8 |
Гайка Подробнее |
|
| 25 | 36-1104788 |
Прокладка Подробнее |
|
|
| 26 | 240-3509233 |
Болт Подробнее |
|
|
 |
27 | 240-3509150 |
Маслопровод Подробнее |
|
 |
28 | 240-3509232 |
Штуцер Подробнее |
|
| 29 | 014-018-25-2-1 |
Кольцо Подробнее |
|
|
| 30 | 4С3х28 |
Штифт Подробнее |
|
|
| 31 | А29.01.301 |
Ось шестерни Подробнее |
|
|
| 32 | А29.01.202 |
Втулка Подробнее |
|
|
| 33 | А29.01.201 |
Шестерня Подробнее |
|
|
| 34 | А29.01.004 |
Вал коленчатый Подробнее |
|
|
| 35 | М6х16 |
Винт Подробнее |
|
|
| 36 | 240-3509159 |
Скоба Подробнее |
|
|
| 37 | А29.01.106 |
Вкладыш шатуна Подробнее |
|
|
| 38 | А29.01.152 |
Крышка шатуна Подробнее |
|
|
| 39 | 240-3509158 |
Хомут Подробнее |
|
|
| 40 | ШП6 |
Шайба Подробнее |
|
|
| 41 | М6 |
Гайка Подробнее |
|
|
 |
42 | 207 |
Шарикоподшипник Подробнее |
|
| 43 | М10 |
Гайка Подробнее |
|
|
| 44 | ШП10 |
Шайба Подробнее |
|
|
| 45 | М10хТо/6gх28 |
Шпилька Подробнее |
|
|
 |
46 | 240-3509037-А |
Прокладка Подробнее |
|
| 47 | А29.01.016 |
Сухарик Подробнее |
|
|
| 48 | А29.01.251 |
Валик Подробнее |
|
|
| 49 | 020-025-30-2-1 |
Кольцо Подробнее |
|
|
| 50 | А29.01.252 |
Рычаг Подробнее |
|
|
| 51 | А29.01.005 |
Фиксатор Подробнее |
|
|
 |
52 | 310 |
Прокладка Подробнее |
|
| 53 | А29.01.017 |
Прокладка Подробнее |
|
|
| 54 | А29.01.018 |
Пробка Подробнее |
|
|
| 55 | М8х1 |
Гайка Подробнее |
|
|
| 56 | ШЧ8 |
Шайба Подробнее |
|
|
| 57 | М8х1,25То/1-6х95 |
Шпилька Подробнее |
|
|
| 58 | А29.01.059 |
Штуцер Подробнее |
|
|
| 59 | А29.01.055 |
Пружина клапана Подробнее |
|
|
| 60 | А29.01.058 |
Корпус клапана Подробнее |
|
|
| 61 | А29.01.153 |
Болт Подробнее |
|
|
| 62 | М10х65 |
Болт Подробнее |
|
|
| 63 | А29.01.154 |
Шайба стопорная Подробнее |
|
|
| 64 | М8х1 |
Гайка Подробнее |
|
|
| 65 | А29.01.103 |
Кольцо компрессионное Подробнее |
|
|
| 66 | А29.01.104 |
Кольцо компрессионное Подробнее |
|
|
| 67 | А29.01.105 |
Кольцо маслосъемное Подробнее |
|
|
| 68 | А29.01.101 |
Поршень Подробнее |
|
|
| 69 | А29.01.107 |
Палец Подробнее |
|
|
| 70 | А29.01.102 |
Кольцо стопорное Подробнее |
|
|
| 71 | А29.01.155 |
Втулка Подробнее |
|
|
| 72 | А29.01.151 |
Шатун Подробнее |
|
|
| 73 | А29.01.013-А |
Пружина Подробнее |
|
|
| 74 | А29.01.014 |
Уплотнитель Подробнее |
|
|
 |
75 | А29.01.009 |
Прокладка Подробнее |
|
| 76 | А29.01.019 |
Уплотнитель крышки Подробнее |
|
|
| 77 | 3,2х40 |
Шплинт Подробнее |
|
