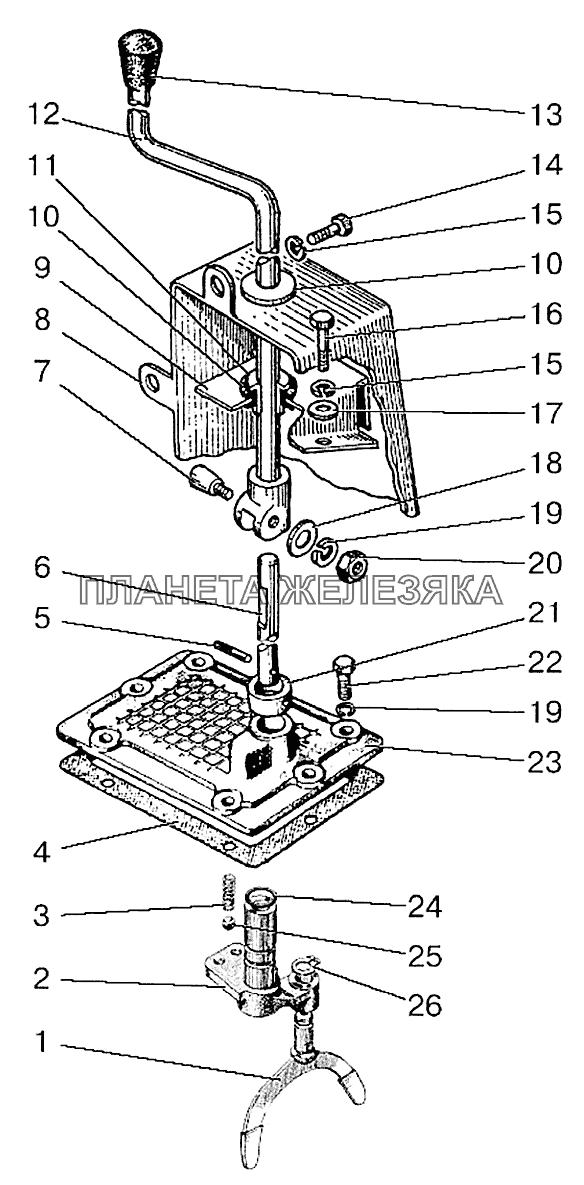

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
80-1723010-Б |
Управление редуктором Подробнее |
||
| 80-1723065-Б |
Рычаг Подробнее |
|
||
 |
1 | 80-1723021 |
Вилка переключения Подробнее |
|
 |
2 | 70-1723020 |
Ось с рычагом Подробнее |
|
| 3 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 4 | 50-1601347 |
Прокладка Подробнее |
|
|
 |
5 | 70-1723012 |
Штифт 6х36.88.016 Подробнее |
|
 |
6 | 70-1723024 |
Стержень Подробнее |
|
| 7 | 70-1723063 |
Клин Подробнее |
|
|
| 8 | 80-6700370 |
Кожух Подробнее |
|
|
| 9 | 80-6702291 |
Накладка Подробнее |
|
|
| 10 | 70-3723024 |
Втулка Подробнее |
|
|
| 11 | 70-4605308-Б |
Втулка Подробнее |
|
|
| 12 | 80-1723060-Б |
Рычаг Подробнее |
|
|
| 13 | А15.05.020 |
Рукоятка Подробнее |
|
|
| 14 | М6-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 15 | Шайба6Т |
Шайба Подробнее |
|
|
| 16 | М6-6gх14.88.35.019 |
Болт ГОСТ 7798-70 Подробнее |
|
|
| 17 | С6.01.019 |
Шайба Подробнее |
|
|
| 18 | С10.01.019 |
Шайба Подробнее |
|
|
| 19 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 20 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 21 | 70-1723032 |
Втулка Подробнее |
|
|
| 22 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
 |
23 | 70-1723015 |
Крышка Подробнее |
|
| 24 | 025-030-30-2-2 |
Кольцо Подробнее |
|
|
| 25 | Шарик10,0-60 |
Шарик 10,0-60 Подробнее |
|
|
| 26 | С16 |
Шайба Подробнее |
|
