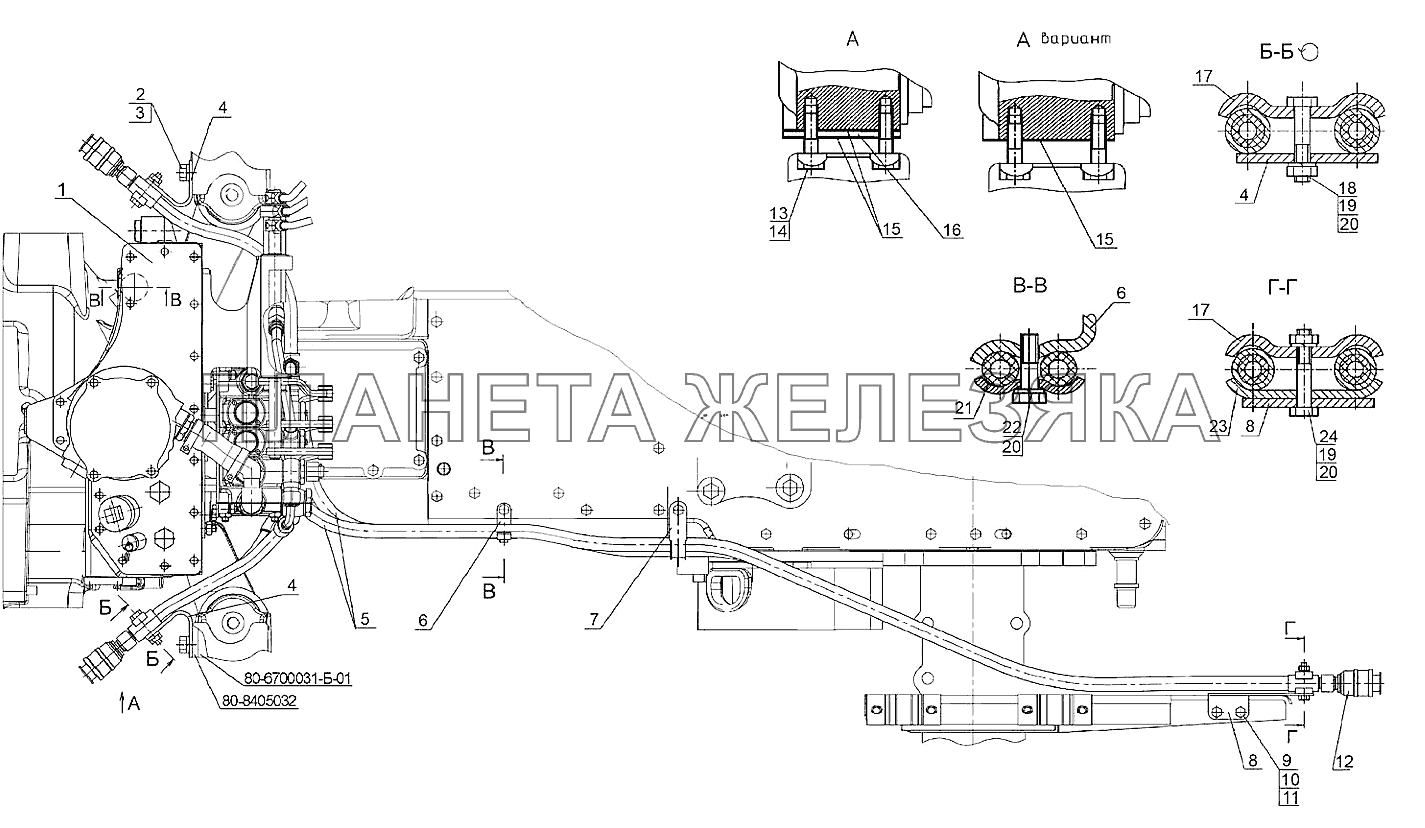

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-6700031-Б-01 |
Кронштейн правый Подробнее |
|
||
| 80-8405032 |
Кронштейн Подробнее |
|
||
| М036.50Б.20 |
Корпус Подробнее |
|
||
| НР10-4МХ0041А0 |
Штекер Подробнее |
|
||
| Р90-4600010-02 |
Гидросистема Подробнее |
|
||
| 1 | Р85-4600015-04 |
Корпус гидросистемы Подробнее |
|
|
| 2 | М12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 3 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 4 | М80-4607017 |
Кронштейн Подробнее |
|
|
| 5 | 680-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 6 | 70-4607178 |
Кронштейн Подробнее |
|
|
| 7 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 8 | М80-4607014 |
Кронштейн Подробнее |
|
|
| 9 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 10 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 11 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 12 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
| 12 | НР10-3МХ0041А0 |
Муфта Подробнее |
|
|
| 13 | 70-4607168 |
Пластина Подробнее |
|
|
| 14 | М14х1,5-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 15 | 50-4608049 |
Прокладка Подробнее |
|
|
| 16 | 70-4608072 |
Пластина Подробнее |
|
|
| 17 | 40-4607029-А |
Планка Подробнее |
|
|
| 18 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 19 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 20 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
 |
21 | 70-3407146 |
Планка Подробнее |
|
| 22 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 23 | 70-4607156 |
Планка Подробнее |
|
|
| 24 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
