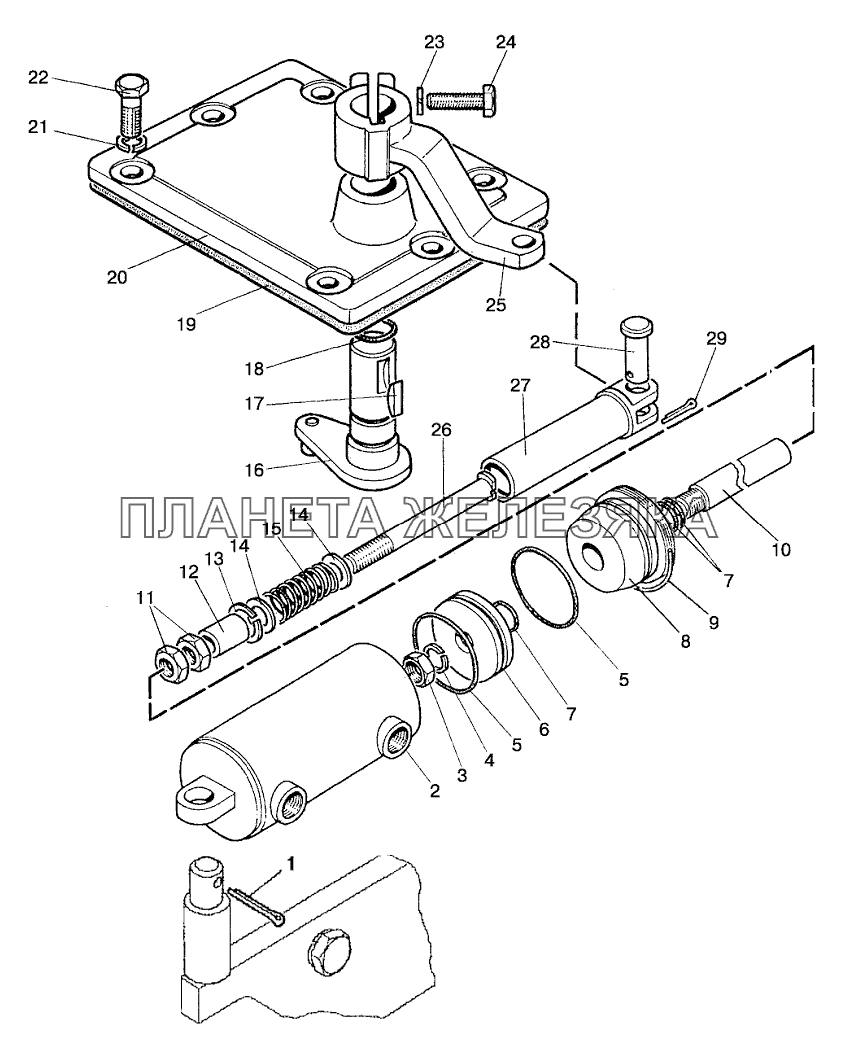

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 822-1723005 |
Управление редуктором Подробнее |
|
||
| 822-1723010 |
Управление редуктором Подробнее |
|
||
| 822-1723020 |
Цилиндр Подробнее |
|
||
| 1 | Шплинт4х36.019 |
Шплинт Подробнее |
|
|
| 2 | 80-4216115 |
Корпус Подробнее |
|
|
| 3 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 4 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 5 | 045-050-30-2-2 |
Кольцо Подробнее |
|
|
| 6 | 80-4216118 |
Поршень Подробнее |
|
|
| 7 | 016-020-25-1-4 |
Кольцо Подробнее |
|
|
| 8 | 80-4216116 |
Крышка передняя Подробнее |
|
|
| 9 | 80-4216117 |
Наконечник Подробнее |
|
|
| 10 | 80-4216119-Б |
Шток Подробнее |
|
|
| 11 | М10-6Н.04.019 |
Гайка Подробнее |
|
|
| 12 | 822-1723013 |
Втулка Подробнее |
|
|
| 13 | С20 |
Кольцо Подробнее |
|
|
| 14 | 822-1723014 |
Шайба Подробнее |
|
|
| 15 | 77.55.230 |
Пружина внутренняя Подробнее |
|
|
| 16 | 822-1723050 |
Рычаг Подробнее |
|
|
| 17 | СШ-611 |
Шпонка Подробнее |
|
|
| 18 | 025-030-30-2-2 |
Кольцо Подробнее |
|
|
| 19 | 50-1601347 |
Прокладка Подробнее |
|
|
 |
20 | 70-1723015 |
Крышка Подробнее |
|
| 21 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 22 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 23 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 24 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 25 | 822-1723045 |
Рычаг Подробнее |
|
|
| 26 | 822-1723016 |
Палец Подробнее |
|
|
| 27 | 822-1723030 |
Тяга Подробнее |
|
|
| 28 | Палец12х32 |
Палец Подробнее |
|
|
| 29 | Шплинт3,2х18.019 |
Шплинт Подробнее |
|
