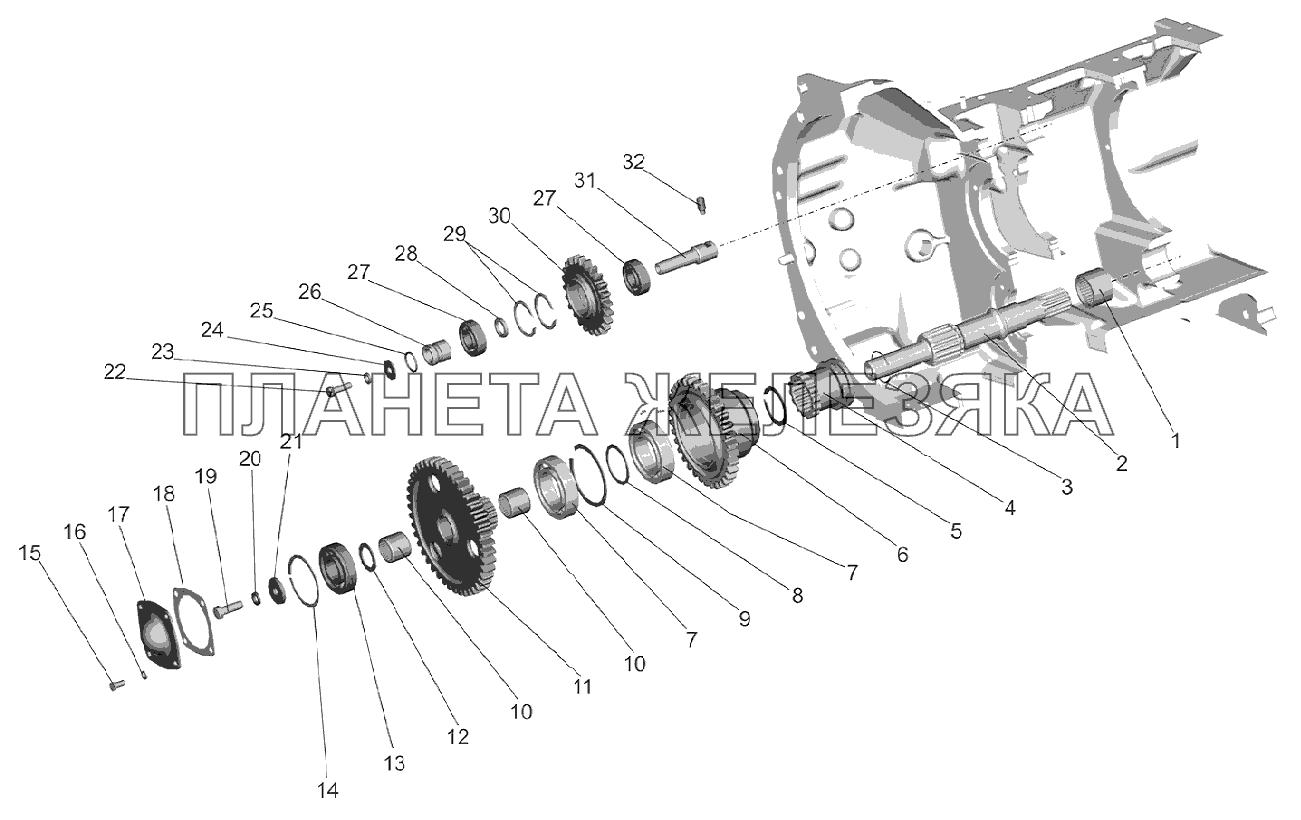

| ← Корпус сцепления. Отводка. | Корпус сцепления. Привод ВОМ. (nдв=1800 об/мин) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1601240 |
Блок шестерен ВОМ Подробнее |
|
||
| 50-1601330-А |
Шестерня Подробнее |
|
||
| 1 | 942,40 |
Подшипник Подробнее |
|
|
 |
2 | 70-1601021-Б |
Вал привода ВОМ Подробнее |
|
| 3 | 70-1601076 |
Кольцо Подробнее |
|
|
 |
4 | 70-1601081 |
Муфта Подробнее |
|
| 5 | 2С50 |
Кольцо Подробнее |
|
|
| 6 | 50-1601086 |
Шестерня привода ВОМ Подробнее |
|
|
| 7 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 8 | 70-1601083 |
Шайба распорная Подробнее |
|
|
| 9 | 2С90 |
Кольцо Подробнее |
|
|
| 10 | 943,3 |
Подшипник Подробнее |
|
|
| 11 | 50-1601088-Б |
Шестерня привода ВОМ (1ступень) Подробнее |
|
|
| 12 | 70-1601082 |
Шайба распорная Подробнее |
|
|
| 13 | 6-50306К |
Подшипник Подробнее |
|
|
| 14 | Кольцо72 |
Кольцо Подробнее |
|
|
| 15 | М8-6gх16.88.35.019 |
Болт Подробнее |
|
|
| 16 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 17 | 50-1601089 |
Крышка подшипника Подробнее |
|
|
| 18 | 50-1601091 |
Прокладка Подробнее |
|
|
| 19 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 20 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 21 | 50-1601038 |
Шайба нажимная Подробнее |
|
|
| 22 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 23 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 24 | С10х6.01.019 |
Шайба Подробнее |
|
|
| 25 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
 |
26 | 50-1601336 |
Втулка упорная Подробнее |
|
| 27 | 304А |
Подшипник Подробнее |
|
|
| 28 | 50-1601333 |
Кольцо Подробнее |
|
|
| 29 | 50-1701464 |
Кольцо Подробнее |
|
|
| 30 | 50-1601331-А |
Шестерня промежуточная Подробнее |
|
|
| 31 | 50-1601335 |
Ось Подробнее |
|
|
| 32 | В.М12-6gх25.14Н.019 |
Винт Подробнее |
|
