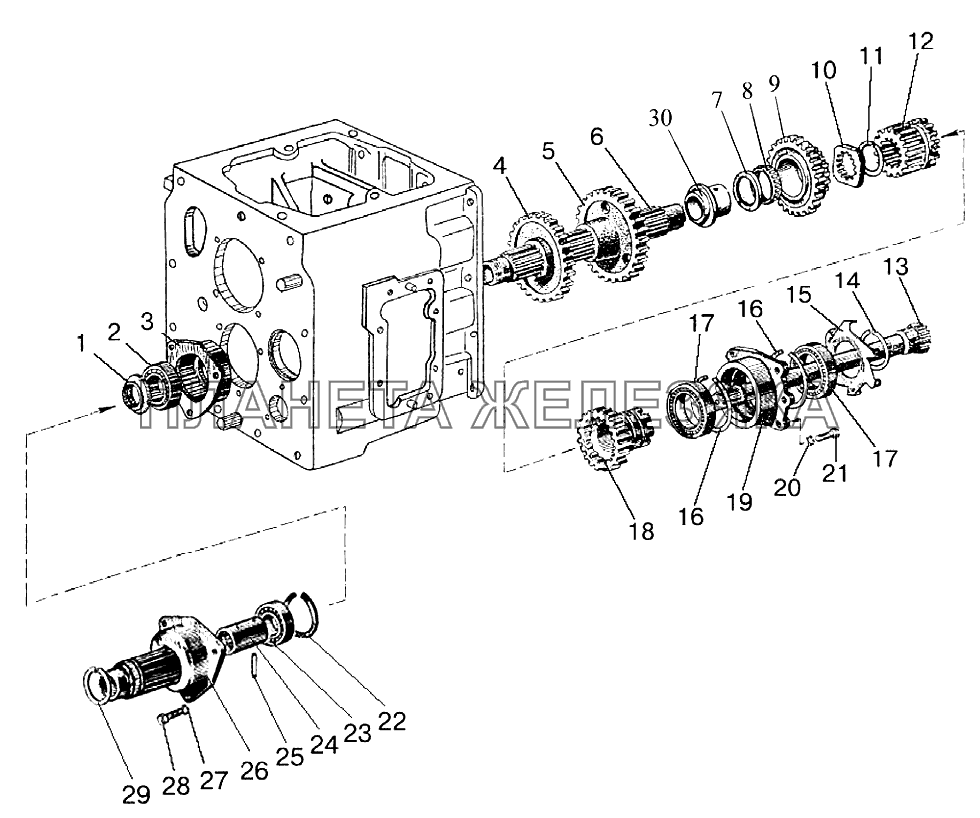

| ← Вторичный вал синхронизированной КП | Вал I-ой передачи и заднего хода → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 74-1701070 |
Шестерня Подробнее |
|
||
 |
1 | 50-1701181 |
Гайка вала Подробнее |
|
| 2 | 60210АУШ1 |
Подшипник Подробнее |
|
|
| 3 | 50-1701184 |
Гнездо подшипника Подробнее |
|
|
 |
4 | 50-1701218 |
Шестерня V передачи и з. х. Подробнее |
|
 |
5 | 50-1701216 |
Шестерня IV передачи Подробнее |
|
| 6 | 70-1701182-Б-01 |
Вал промежуточный Подробнее |
|
|
| 7 | 74-1701057-Б |
Втулка Подробнее |
|
|
| 7 | 74-1701057-Б1 |
Втулка Подробнее |
|
|
| 8 | 3КК72х82х45Е |
Подшипник Подробнее |
|
|
 |
9 | 74-1701056-Б |
Шестерня Подробнее |
|
 |
10 | 50-1701183 |
Шайба упорная Подробнее |
|
 |
11 | 50-1701187 |
Упор Подробнее |
|
| 12 | 70-1701196 |
Шестерня 1-й ступени редуктора Подробнее |
|
|
 |
13 | 50-1701185 |
Вал внутренний Подробнее |
|
| 14 | 2С75 |
Кольцо Подробнее |
|
|
 |
15 | 50-1701401 |
Крыльчатка Подробнее |
|
| 16 | 2С115 |
Кольцо Подробнее |
|
|
| 17 | 6-12115ЕМУШ1 |
Подшипник Подробнее |
|
|
| 18 | 50-1701190-А |
Шестерня II ступени редуктора в сборе Подробнее |
|
|
| 18 | 50-1701198-А |
Шестерня II ступени редуктора Подробнее |
|
|
 |
19 | 50-1701195 |
Стакан Подробнее |
|
| 20 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 21 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 22 | 2С80 |
Кольцо Подробнее |
|
|
| 23 | 307А |
Подшипник Подробнее |
|
|
 |
24 | 50-1701188 |
Втулка Подробнее |
|
| 25 | А.8х45.65Г |
Штифт Подробнее |
|
|
 |
26 | 70-1701186 |
Гнездо Подробнее |
|
| 27 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 28 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 29 | 2С60 |
Кольцо Подробнее |
|
|
| 30 | 74-1701055-Б |
Втулка Подробнее |
|
